Выбери материнскую плату семейства Ultra Durable™
для своего Персонального Компьютера!


|
|
|




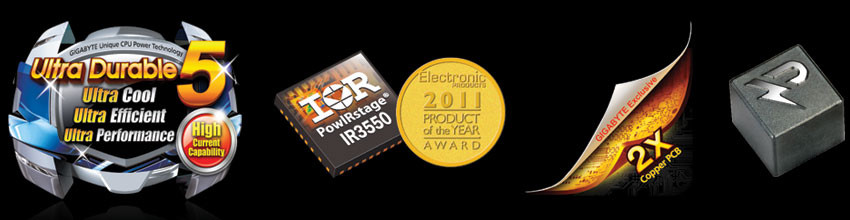

Технология Ultra Durable™ 5 - Эксклюзивный дизайн зоны питания ЦП
Системные платы семейства Ultra Durable™ - самые надежные изделия в своем классе
Компания GIGABYTE вновь поднимает отраслевую планку качества и надежности для системных плат, освоив серийное производство широкого спектра моделей, выпускаемых по новейшей технологии Ultra Durable™ 5. Среди ее преимуществ качественная элементная база, способность стабильно работать в условиях повышенных нагрузок (в том числе в режиме Overclocking), оптимальный температурный режим, высокая энергоэффективность и продолжительный срок службы изделий.

Регулятор напряжения IR3550 PowIRstage®
Микросхемы Power Stage - это многочисленные награды и самый высокий рейтинг в отрасли.
• Стабильная работа под нагрузкой до 60 А, комфортный температурный режим..
• Превосходный тандем: В системных платах GIGABYTE семейства Ultra Durable™ 5 применяются цифровые PWM-контроллеры и специализированные регуляторы напряжения PowIRstage® производства компании International Rectifier, которые обеспечивают непрерывное качественное питание ключевых компонентов системы.

• Лидер индустрии по показателю энергоэффективности, 95%



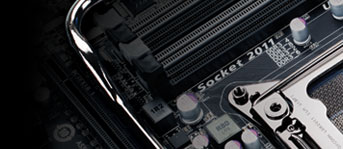

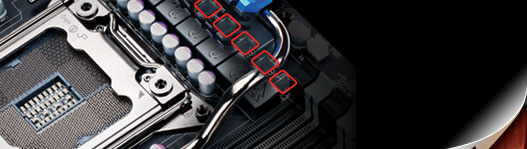

Оптимальный дизайн питания ЦП

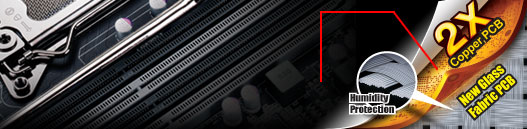

Печатная плата нового поколения
Обеспечивает устойчивое функционирование ключевых компонентов, требующих повышенной мощности питания в условиях оверклокинга, а также эффективное рассеивание тепла из зоны ЦП.

Высокоэффективные дроссели с ферритовым сердечником
Способные исправно функционировать под нагрузкой при силе тока до 60 A.

* Спецификация на компоненты зависит от конкретной модели платы.





Превосходство по всем параметрам

Системные платы GIGABYTE семейства Ultra Durable™ 5 оснащенные микросхемами IR3550 PowIRstage® - это максимальная энергоэффективность, безупречная работа под нагрузкой до 60 А, всесторонний мониторинг и комфортный микроклимат.

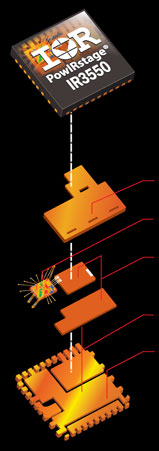

Топология и компоновка всех базовых узлов выполнены с учетом преимуществ медных межсоединений, в отличие от проводных соединений, для которых характерно высокое сопротивление и индуктивность, вызывающая фоновые помехи и значительные потери в цепях переменного тока.

Силовые соединения между МОП-транзисторами используют токопроводящие свойства меди, для которой характерны минимальные энергопотери и эффективное рассеивание тепла.
Специализированный MOSFET-драйвер в составе микросхемы компании International Rectifier.
Одна из ключевых характеристик P-канального МОП-транзистора (Control FET) - низкий заряд затвора. В состав N-канального МОП-транзистора (SyncFET) входит диод Шоттки, который характеризуется малым падением напряжения при прямом включении и высоким КПД.
Полезный сигнал распространяется очень быстро либо через Control FET (дежурный режим Вкл.) или Sync FET (дежурный режим Выкл.) и медный токопроводящий слой. Именно поэтому устройство способно устойчиво работать под нагрузкой до 60 А.
Специальная медная подложка с выводами обеспечивает эффективное рассеивание тепла от кристалла.
Традиционный дизайн зоны питания ЦП

PWM-
контроллер
Драйверы
МОП-транзисторов
Типовые P/N-канальные
МОП-транзисторы
Дроссель
Конденсатор
ЦП

Зона питания ЦП (вопросы и ответы)

Что такое зона питания ЦП ?
Зону питания ЦП образуют различные компоненты, основная задача которых - обеспечение энергоснабжения процессора (PWM-контроллер, MOSFET-драйвер, P- и N-каналые МОП-транзисторы, дроссели, конденсатры и другие элементы схемы).

Что такое MOSFET ?
MOSFET или МОП-транзистор (один из ключевых и самых дорогих компонентов зоны питания ЦП) выполняет функции переключателя, который управляет процессом, разрешая или запрещая прохождение по цепи электрического тока в напралении ЦП. Процедура переключения контролируется MOSFET-драйвером и PWM-контроллером.

Что такое Power Stage ?
Микросхема Power Stage - это однокомпонентное решение в составе MOSFET-драйвера, одного P-канального и двух (иногда одного) N-канального МОП-транзисторов. Для изготовления Power Stage разработаны и внедрены высокотехнологичные производственные процессы, обеспечивающие уникальность характеристик указанных микросхем.

Краткое определение типового MOSFET (также известен как D-Pak MOSFET...)
С точки зрения схемотехники, дизайн типовых МОП-транзисторов, которые применяются в традиционной схемы питания ЦП, существенно проще. Это классическое многокомпонентное решение в составе нескольких микросхем (MOSFET-драйвер, а также P- и N-канальные МОП-транзисторы). По сравнению с однокомпонентной МС Power Stages они дешевле, однако менее эффективны по совокупности характеристик.



Однокомпонентный дизайн

Компании International Rectifier разработала специальную технологию изготовления транзисторов в корпусе DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).


Однокомпонентный дизайн*
vs
Многокомпонентный дизайн


P-канальный МОП-транзистор

Драйвер МС


N-канальный
МОП-транзистор
*Патент заявлен

Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.
P-канальный МОП-транзистор
(Типовой МОП-транзистор)

N-канальный
МОП-транзистор
(Типовой МОП-транзистор)

Драйвер МС
(MOSFET драйвер)






Ультра охлаждение,  Ультра эффективность,  Ультра производительность
Высокая эффективность = Оптимальное энергопотребление = Минимальный нагрев = Продолжительный срок службы



Микросхемы IR3550 PowIRstage® демонстируют высокую энергоэффективность, обеспечивая комфортный температурный режим, по сравнению с типовыми МОП-транзисторами. Изделия оснащенные IR3550 PowIRstage® отличает высокий разгонный потенциал и увеличенный срок службы компонентов и системы в целом.



Типовой МОП-транзистор
Пример для сравнения
Lower RDS(on)
МОП-транзистор
температура ниже
на 40°C
Регулятор напряжения IR3550 PowIRstage®
температура ниже
на 60°C
Приемлемо
Хорошо
Оптимально

* Результаты тестирования актуальны только для приведённой конфигурации и могут отличаться в иных условиях.
* Рабочая температура ниже на 60°С для 4-фазного VRM-модуля на базе микросхем IR3550PowIRstage® ( удвоенная толщина слоев меди печатной платы ) в сравнении с 4-фазным VRM-модулем на базе D-Pak МОП-транзисторов под нагрузкой 100 A в течении 10 мин. без радиаторов охлаждения


В отличие от традиционных МОП-транзисторов, микросхемы IR3550 PowIRstage обеспечивают высокий разгонный потенциал системы на фоне комфортного температурного режима. У каждого силового компонета есть своя пороговая температура, превышение которой, вместе с другими факторами (например, режим Overclocking), может стать причиной неработоспосбности системы. Микросхемы IR3550 PowIRstage отличает высокий запас прочности по напряжению и меньшее значение рабочей температуры. Совокупность указанных характеристк открывает перед опытными пользователями отличные перспективы для результативного оверклокинга.

Оптимальная температура = Высокий потенциал для оверклокинга

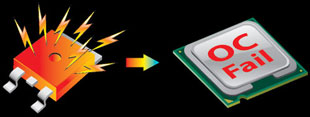

МОП-транзисторы и стабильный оверклокинг
Перегрев
Недостаточно мощности для оверклокинга

Микросхема
IR3550 PowIRstage®
Оптимально

МОП-транзисторы Lower RDS(on)
(WPAK, PowerPAK MOSFET...)
Хорошо

Типовой МОП-транзистор
(D-Pak MOSFET... )
Приемлемо




Компоненты, способные работать в условиях повышенных нагрузок

Системные платы GIGABYTE семейства Ultra Durable™ 5 оснащенные микросхемами IR3550 PowIRstage® - это максимальная энергоэффективность, безупречная работа под нагрузкой до 60 А, всесторонний мониторинг и комфортный микроклимат.
Высокоэффективный дроссель
с ферритовым сердечником
60 A


Безупречная работа под нагрузкой до 60 А
Оптимальная схема энергоснабжения, Максимальная энергоэффективность, Совершенный мониторинг и комфортный микроклимат



Превосходство по всем параметрам

Несмотря на то, что применяемые в системных платах GIGABYTE семейства Ultra Durable™ ключевые компоненты весьма компактны и внешне не слишком привлекательны, будьте уверены, именно они призваны обеспечить максимальную эффективность, экономию электроэнергии, комфортный температурный режим, оптимальные условия для разгона и продолжительный срок службы системы. Все это гарантирует технология GIGABYTE Ultra Durable™!

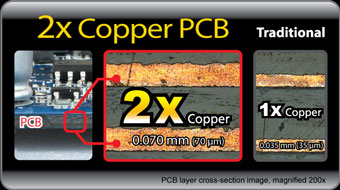

Печатная плата (PCB, Printed Circuit Board)
2x copper PCB = 2 oz copper PCB = вес слоя меди
30,48 см x 30,48 см (1 кв. фут) площади печатной платы - 56,7 к (2 унции)

Слой медного проводника
Толщина
2x содержание меди
0,070 мм
(70 мкм)
1x содержание меди
0,035 мм
(35 мкм)
Дроссель
с ферритовым
Дроссель

Твердотельный конденсатор

Микросхема
Power Stage

2x содержание меди
медного проводника
Сигнальный слой

Слой питания


Печатная плата
нового поколения

Слой заземления

Сигнальный слой



Преимущества нового дизайна печатной платы
Комфортная температура
Высокий разгонный потенциал
Повышенная энергоэффективность
В 2 раза ниже импеданс
Более низкий уровень ЭМИ
Повышенный уровень защиты от электростатического разряда

Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).



Подробная информация о Ultra Durable 5 размещена на специально посвященном этой технологии микросайте
