Собери свою собственную AIO-систему на базе низкопрофильных плат GIGABYTE формата Mini-ITX
Выбор в пользу ПК, спроектированных по принципу "Все в одном” (т.н. All-in-One системы, AIO) с высокой степенью интеграции компонентов и минимальными габаритами, становится все более популярным среди конечных пользователей. Предложенный компанией Intel® стандарт Thin Mini-ITX позволил сформулировать новые четкие критерии для производителей и поставщиков низкопрофильных перспективных решений и предоставил возможность приверженцам самостоятельной сборки ПК проектировать собственные AIO-системы.
Новый стандарт Thin Mini-ITX в общих чертах определил основные принципы проектирования и интеграции ключевых компонентов для ПК "Все в одном”, и в первую очередь расположение системной платы по отношению к шасси. Компания GIGABYTE в настоящее время предлагает несколько низкопрофильных Thin Mini-ITX материнских плат, которые полностью удовлетворяет базовым критериям – это платы 8-серии совместимые с процессорами Intel® Core ™ четвертого поколения, оснащеные интегрированным в состав ЦП графическим ядром Intel® HD Graphics.
|
| |
Ключевые компоненты |

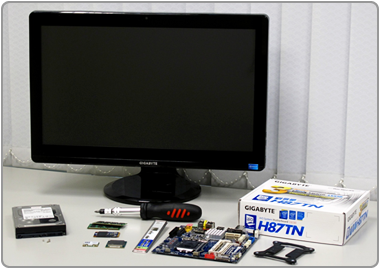

Список компонентов, которые будут задействованы в процессе самостоятельной сборки All-in-One системы:
|
-
Материнская плата GIGABYTE H87TN
-
Процессор Intel® Core™ 4-поколения
-
Модульный накопитель Kingston mSATA SSD
-
2 x 2-Гбайт модуля ОЗУ Transcend SO-DIMM DDR3
-
Mini PCI-E модуль беспроводной связи AR5B22 (802.11a/b/g/n и Bluetooth 4.0)
-
Сенсорный ЖК-дисплей с отсеком для установки платы формата Thin Mini-ITX.
Примечание: радиатор и вентилятор системы охлаждения ЦП поставляются вместе с шасси и предназначены для установки только в этот конструктив. Производители в праве указать определенные ограничения в отношении моделей ЦП совместимых с их шасси с учетом реализованной схемы теплоотвода. |
|
| |
|
|
| |
Installation |
Шаг 1 – Установка ЦП и модулей ОЗУ

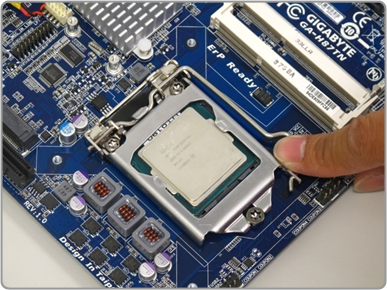

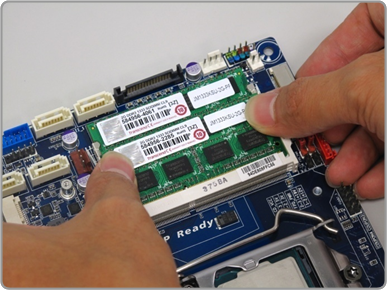

Для начала нам необходимо выполнить стандартную для всех изделий в исполнении LGA1150 процедуру - установка процессора в соответствующий разъем на системной плате, соблюдая при этом необходимые меры предосторожности, чтобы не повредить и не погнуть элементы контактной группы. На изделиях форм-фактора Thin Mini-ITX установлены компактные SODIMM-разъемы для модулей ОЗУ DDR3. Установите модуль в разъем и аккуратно нажмите на него сверху, до фиксации в боковых защелках.
|
| |
|
|
|
| |
Шаг 2 – Установка модуля mSATA SSD

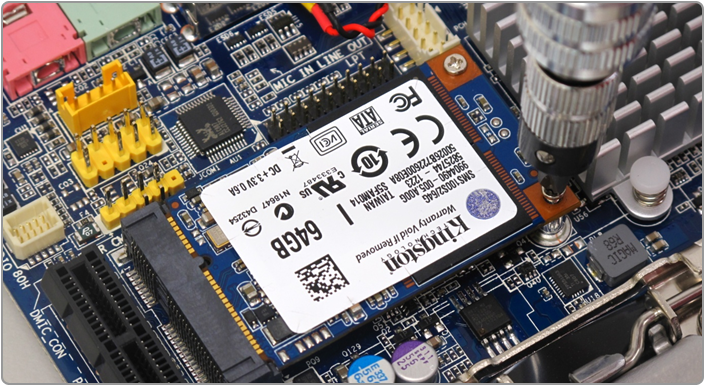

На низкопрофильных платах GIGABYTE форм-фактора Thin Mini-ITX установлен разъем mSATA для интеграции в систему mSATA SSD-модуля. Твердотельный mSATA SSD-накопитель предназначен для установки ОС ПК, характеризуется минимальным временем отклика, компактен и требует для подключения каких-либо кабелей. Процедура инсталляции сводится к установке модуля в соответствующий разъем, после чего накопитель необходимо закрепить на плате двумя небольшими винтами. Конструктив некоторых шасси предусматривает возможность установки 2,5- или 3,5-дюйм жестких дисков в качестве дополнительного хранилища данных, а также оптических DVD-накопителей в исполнении Slim. Эти устройства могут быть подключены к ПК с помощью имеющихся на плате SATA-портов.
|
|
|
|
|
Шаг 3 – Инсталляция модуля WiFi/Bluetooth

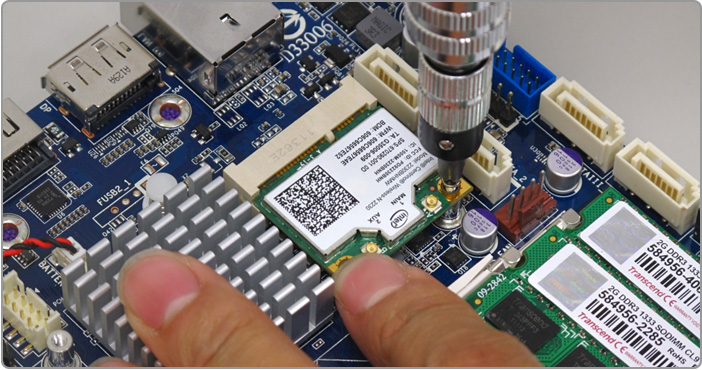

На этом этапе необходимо выполнить инсталляцию WiFi/Bluetooth-модуля. Низкопрофильные платы GIGABYTE форм-фактора Thin Mini-ITX оснащены Mini-PCIe разъемом, который совместим с широким спектром сетевых и коммуникационных модулей. По аналогии с процедурой инсталляции SSD-модуля в разъем mSATA, модуль беспроводной связи устанавливается в соответствующий разъем и закрепляется двумя небольшими винтами.
|
| |
| |
Шаг 4 – Установка планки I/O-портов и основания системы охлаждения ЦП

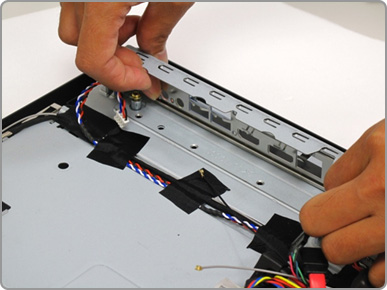

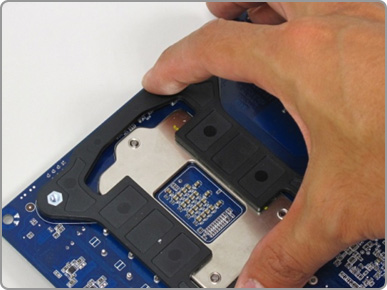

Прежде чем закрепить внутри шасси материнскую плату, необходимо аккуратно установить планку-заглушку I/O-портов и основание конструктива радиатора системы охлаждения ЦП.
|
|
|
|
| |
Шаг 5 – Подключение LVDS-дисплея, инсталляция платы GIGABYTE Thin Mini-ITX

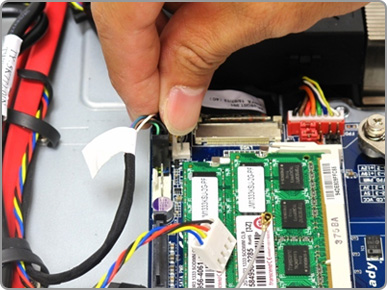

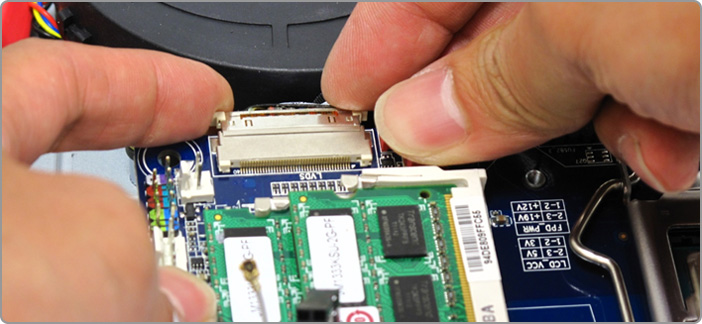

После того, материнская плата надежно закреплена внутри корпуса, можно начинать процедуру подключения дисплея ПК. Миниатюрный LVDS- разъем – это стандартный вариант подключения дисплея AIO-системы формата Thin Mini-ITX к плате (вся иная коммутация дисплея в составе шасси выполнена в заводских условиях). Процедура подключения шлейфа дисплея к LVDS-разъему на системной плате приведена на снимке. Убедитесь, в том, что коммутация разъема LVDS осуществлена правильно. В противном случае, некорректное подключение LVDS-разъема может стать причиной короткого замыкания.
|
|
| |

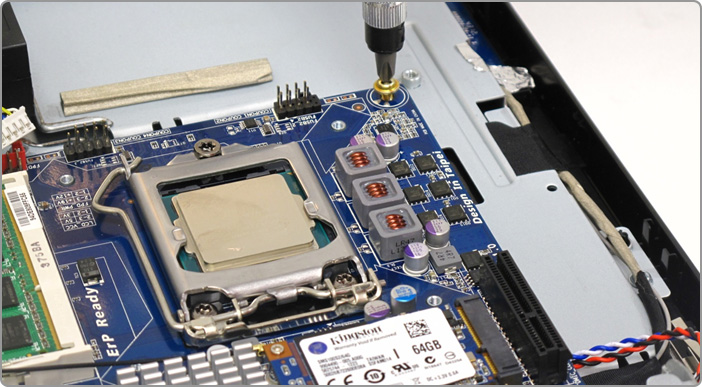

Следующий шаг - установка системной Thin Mini-ITX платы в корпус. Согласно спецификации Mini-ITX на системные платы, изделие крепится с помощью четырех небольших винтов (посадочные отверстия расположены по углам платы).
|
|
| |
Шаг 6 – Установка радиатора и вентилятора системы охлаждения

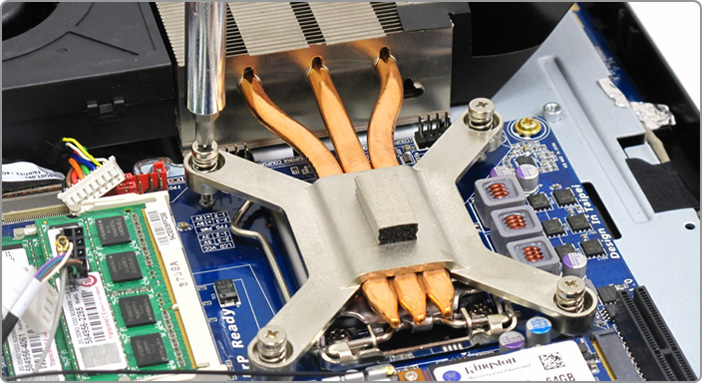

Теперь нам нужно установить радиатор и вентилятор системы охлаждения ЦП. Конструктив радиатора и вентилятора зависит от модели корпуса AIO-системs, однако, общие принципы их проектирования одинаковы для всех шасси. На приведенной иллюстрации радиатор прочно закреплен к системной плате над процессорным разъемом и соединен с вентилятором несколькими медными тепловыми трубками, при этом выбранная конструкция обеспечивает плотное прилегание радиатора к корпусу ЦП, обеспечивая требуемый теплоотвод. Вентилятор расположен ближе к краю шасси, что позволяет успешно отводить нагретые воздушные массы за пределы корпуса ПК.
|
|
|
| |
Шаг 7 – Подключение всех кабелей

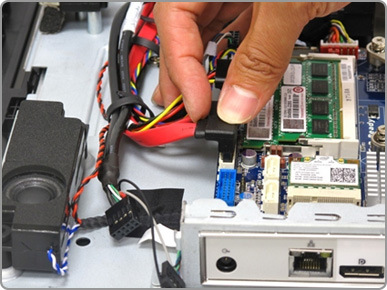

После того как радиатор системы охлаждения установлен, можно приступить к подключению всех необходимых кабелей, включая кабели питания и интерфейсные SATA-кабели.
|
|
| |
Шаг 8 – Установка устройств хранения данных

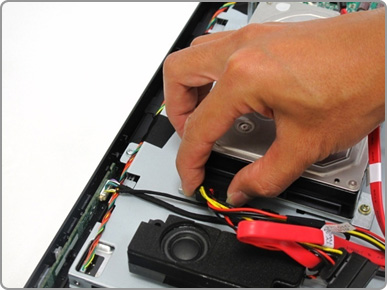

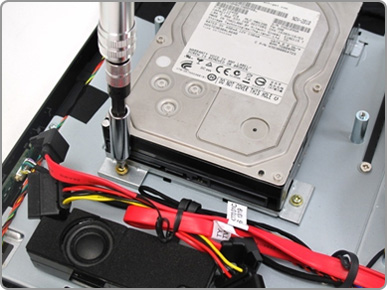

Дизайн некоторых шасси предусматривает возможность установки в корпус 2,5-дюйм или 3,5-дюйм жестких дисков для хранения данных. После того как все кабели будут подключены, можно приступить к установке 3,5-дюйм жесткого диска, который крепится к шасси с помощью четырех небольших винтов, а затем подключается к плате интерфейсным SATA-кабелем.
|
|
|
|
| |
|
|

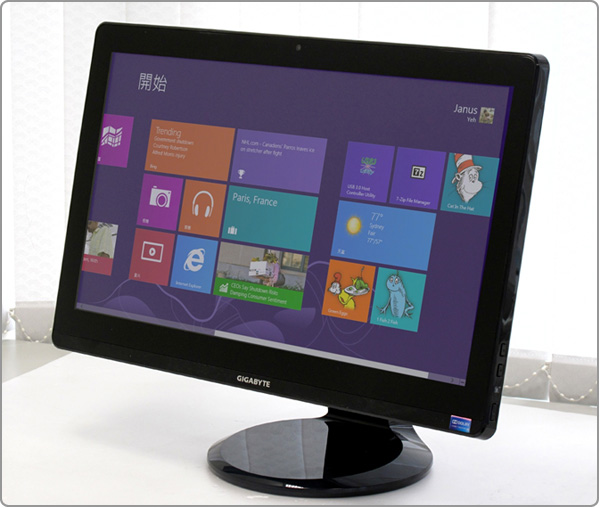

По окончании процедуры подключения всех устройств заднюю панель шасси необходимо установить на место и закрепить винтами. Наконец, последний шаг – установка ОС Windows 8, безусловно, оптимальной операционной системы для ПК “Все в одном”, оснащенных сенсорным дисплеем.
|
|
| |
|
|
|
|
