Выбирай системные платы семейства Ultra Durable для нового ПК!
Системные платы GIGABYTE 8-серии для оверклокинга/Модуль питания ЦП


Цифровые микросхемы IR® модуля питания ЦП
В системных платах GIGABYTE семейства Ultra Durable™ 5 Plus применяются передовые PWM-контроллеры и регуляторы напряжения PowIRstage™ производства компании International Rectifier®. Эти 100% цифровые компоненты обеспечивают исключительное качество питания процессоров Intel® Core четвертого поколения. Изначально разработанные для совместной работы друг с другом, пример для отраслевых стандартов – PWM-контроллеры и регуляторы напряжения IR™ обеспечивают оптимальные параметры и эффективную работу модуля преобразования напряжения питания ключевых компонентов современного компьютера, что является непременным условием для проектирования высокопроизводительных ПК нового поколения.

Комплексное решение от International Rectifier (IR®)

Цифровые PWM-контроллеры на базе микросхем IR®

Z87X-OC Force

Микросхема IR® PowIRstage®

Цифровой PWM-контроллер IR®







Однокомпонентный дизайн

Компании International Rectifier разработала специальную технологию изготовления транзисторов в корпусе DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).

Однокомпонентный дизайн*
 vs.
Многокомпонентный дизайн


P-канальный МОП-транзистор

Драйвер МС


N-канальный
МОП-транзистор
* только для Z87X-OC Force

Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.
P-канальный МОП-транзистор
(Типовой МОП-транзистор)

N-канальный
МОП-транзистор
(Типовой МОП-транзистор)

Драйвер МС
(Драйверы
МОП-транзисторов)




Микросхема
Power Stage
(официальное название IR3550 PowIRstage®)
Lower RDS(on)
МОП-транзистор
(WPAK, PowerPAK MOSFET...)

8 контактов
(по 4 справа и слева)
Типовой МОП-транзистор (D-Pak MOSFET...)

3 контактов
(1 справа, 2 слева)

Шаг между контактами - величина постоянная



Ультра охлаждение, Ультра эффективность, Ультра производительность
Типовой МОП-транзистор
Регулятор напряжения IR3550 PowIRstage®®



* Результаты тестирования актуальны только для приведённой конфигурации и могут отличаться в иных условиях.
* 4-фазная МС IR3550 PowIRstage® и печатная плата Ultra Durable в сравнении с 4-фазным традиционным КМОП-транзистором (лабораторные испытания под нагрузкой 100 A в течение 10 мин без радиаторов системы охлаждения).

Оптимальная температура = Высокий потенциал для оверклокинга
Перегрев

Недостаточно питания для оверклокинга


В отличие от традиционных МОП-транзисторов, микросхемы IR3550 PowIRstage обеспечивают высокий разгонный потенциал системы на фоне комфортного температурного режима. У каждого силового компонета есть своя пороговая температура, превышение которой, вместе с другими факторами (например, режим Overclocking), может стать причиной неработоспосбности системы. Микросхемы IR3550 PowIRstage отличает высокий запас прочности по напряжению и меньшее значение рабочей температуры. Совокупность указанных характеристк открывает перед опытными пользователями отличные перспективы для результативного оверклокинга.
МОП-транзисторы и стабильный оверклокинг
Микросхема
IR3550 PowIRstage®
Оптимально
Lower RDS(on)
МОП-транзистор
(WPAK, PowerPAK MOSFET...)
Хорошо
Типовой МОП-транзистор
(D-Pak MOSFET... )
Приемлемо



OC Cool

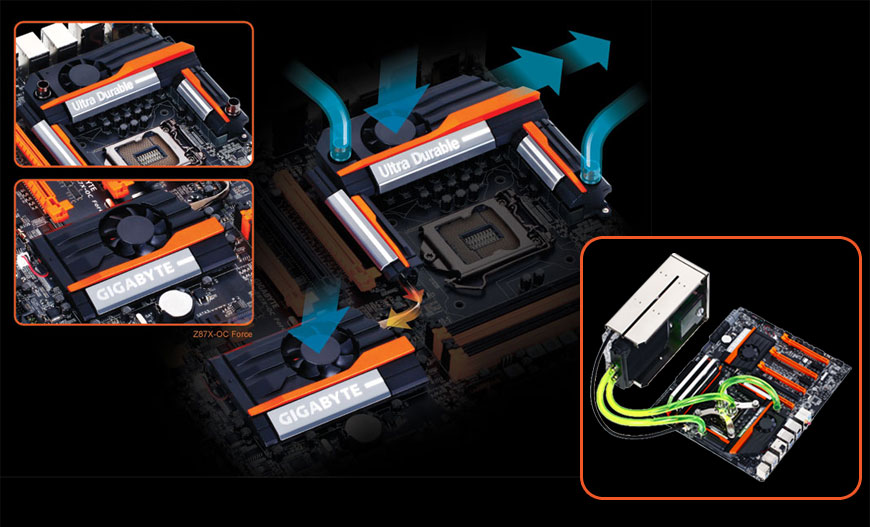

Материнская плата GIGABYTE Z87X-OC Force оснащена фирменным радиатором оригинальной конструкции, который обеспечивает эффективный отвод тепла из зоны PWM и позволяет выбирать пассивную или активную схему охлаждения на базе вентиляторов или жидкостную. На фирменном радиаторе установлен компактный малошумный вентилятор, уверенно рассеивающий тепло даже в режиме экстремального оверклокинга.


Разъем GIGABYTE OPT Fan
Для полноценного функционирования большинства систем жидкостного охлаждения ЦП, выпускаемых сторонними производителями, требуется подключение вентилятора и помпы. На системных платах GIGABYTE 8-серии установлено до 9 разъемов для подключения вентиляторов системы охлаждения, включая разъем CPU OPT предназначенный для вентилятора, который может быть подключен к водяной помпе и сконфигурирован с учетом непрерывной работы на полной скорости. Функция OPT Fan оказывается полезна и в том случае, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.



Дизайн цифрового PWM-контроллера и МС PowIRstage® может варьироваться в зависимости от модели.
Функции и спецификация базовых компонентов могут варьироваться в зависимости от модели.
* Фото изделия эталонного дизайна.
