Экстремальная термозащита
Z390 AORUS XTREME WATERFORCE uses some unprecedented and innovative thermal design to ensure stability and low temperature under full loading application and gaming.
Экстремальная термозащита

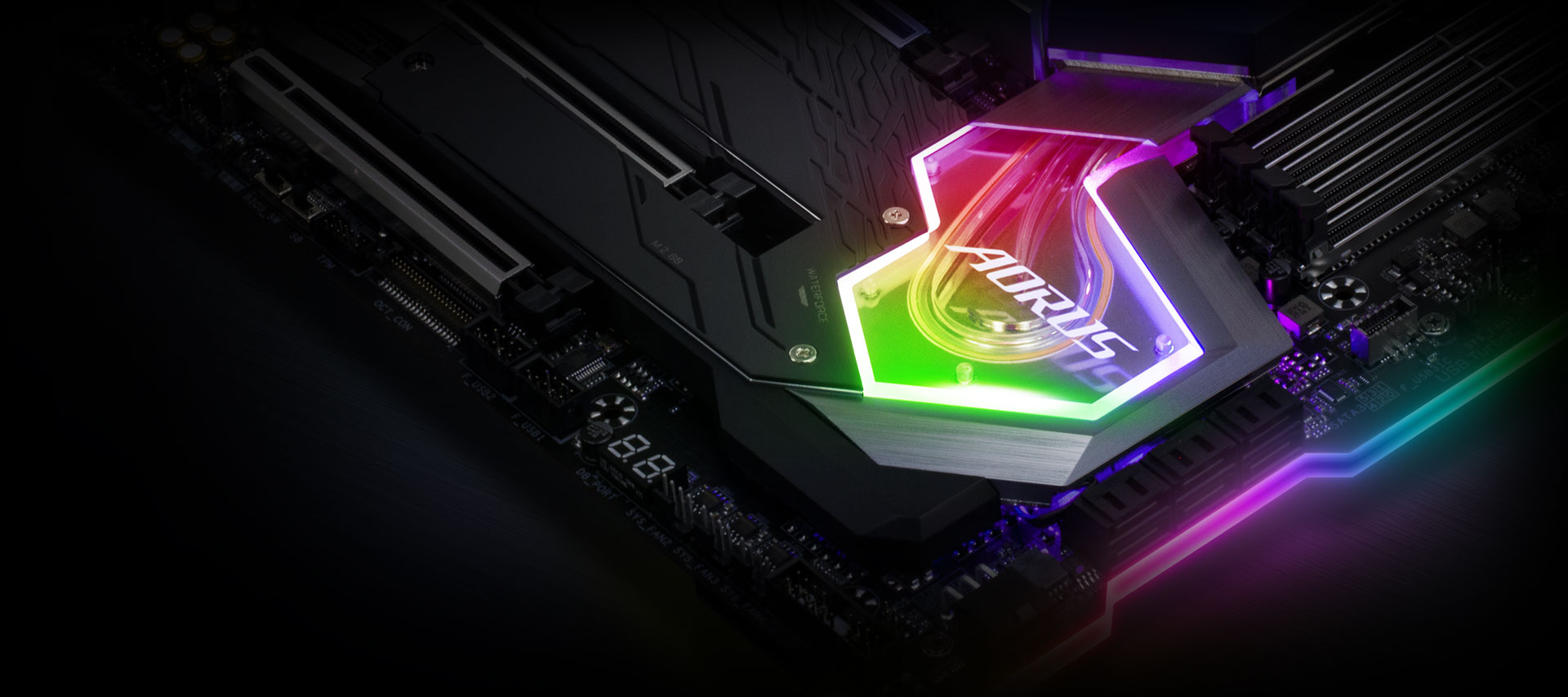

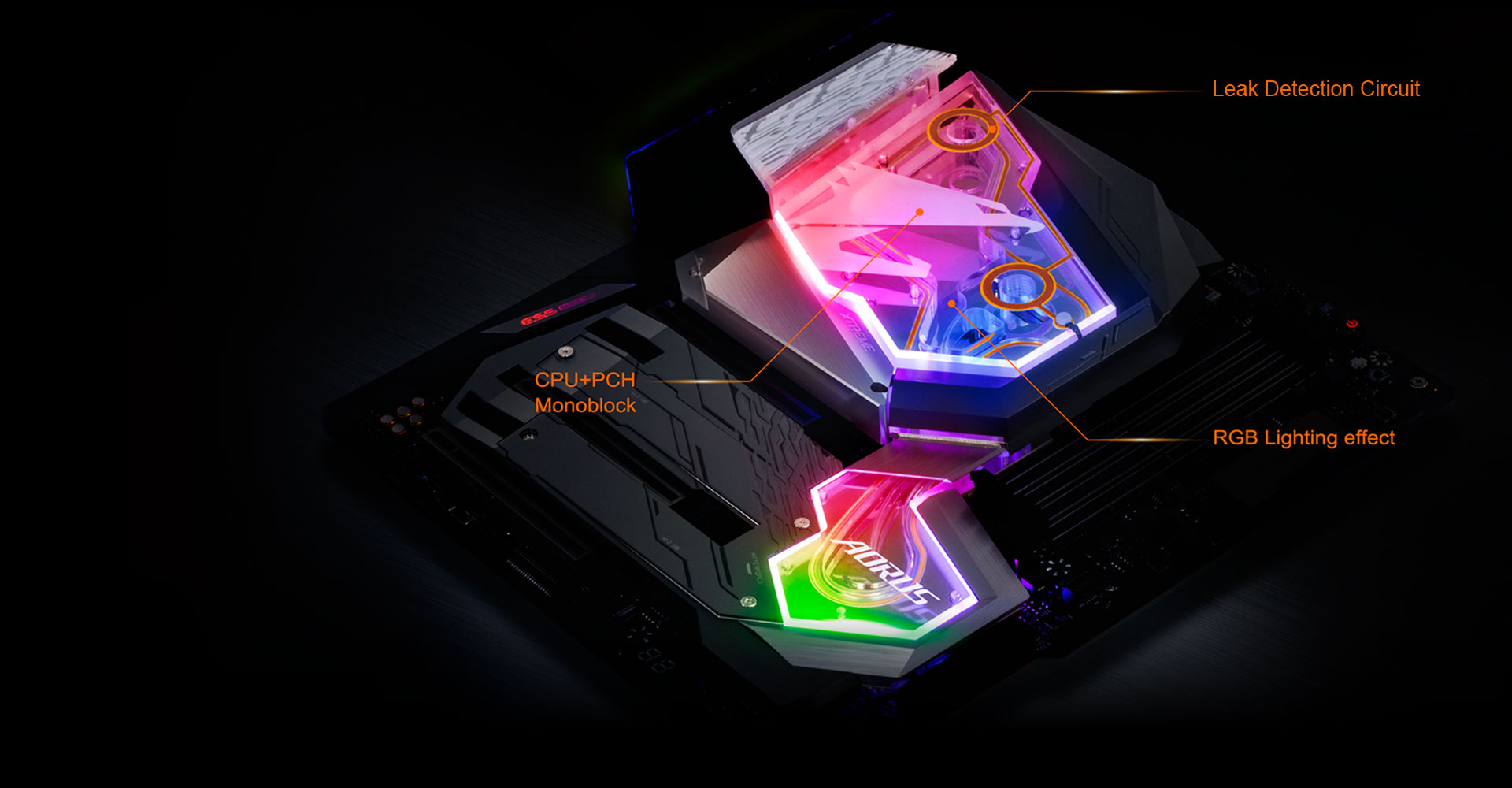

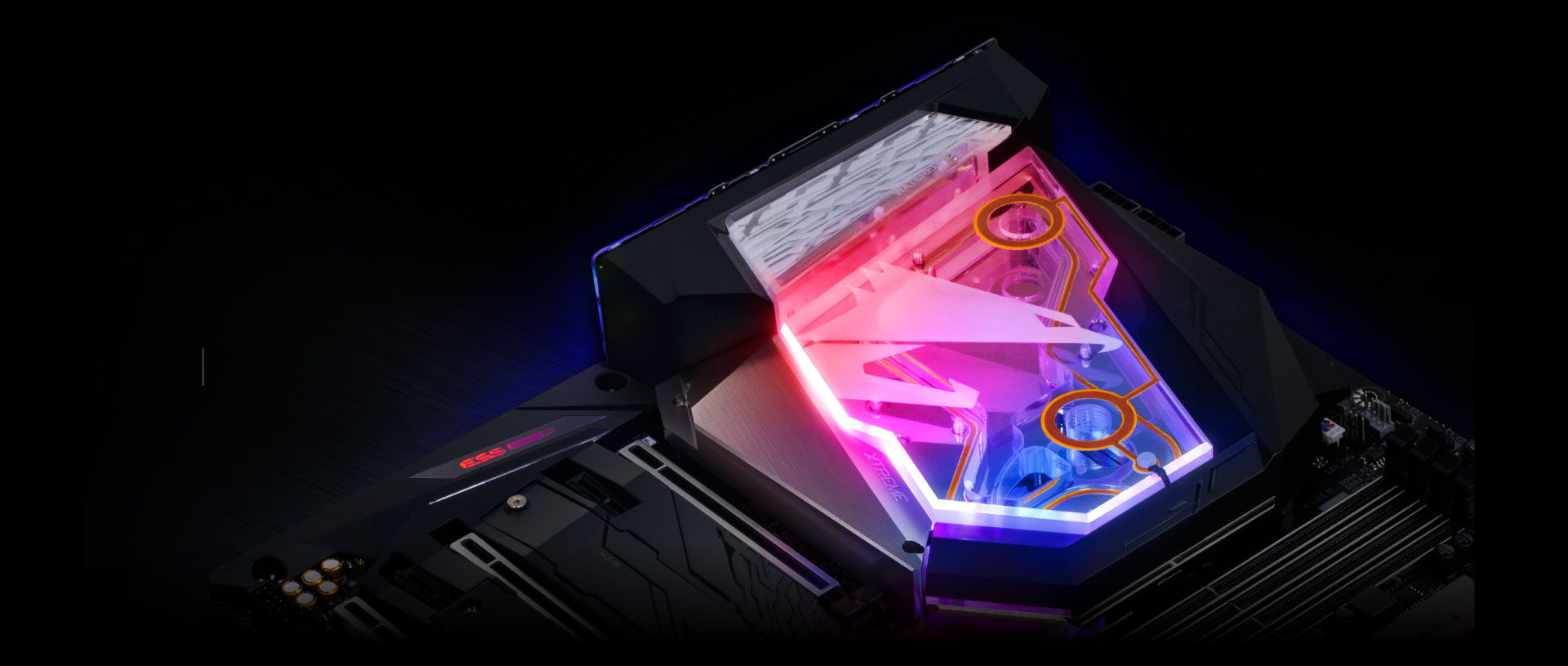

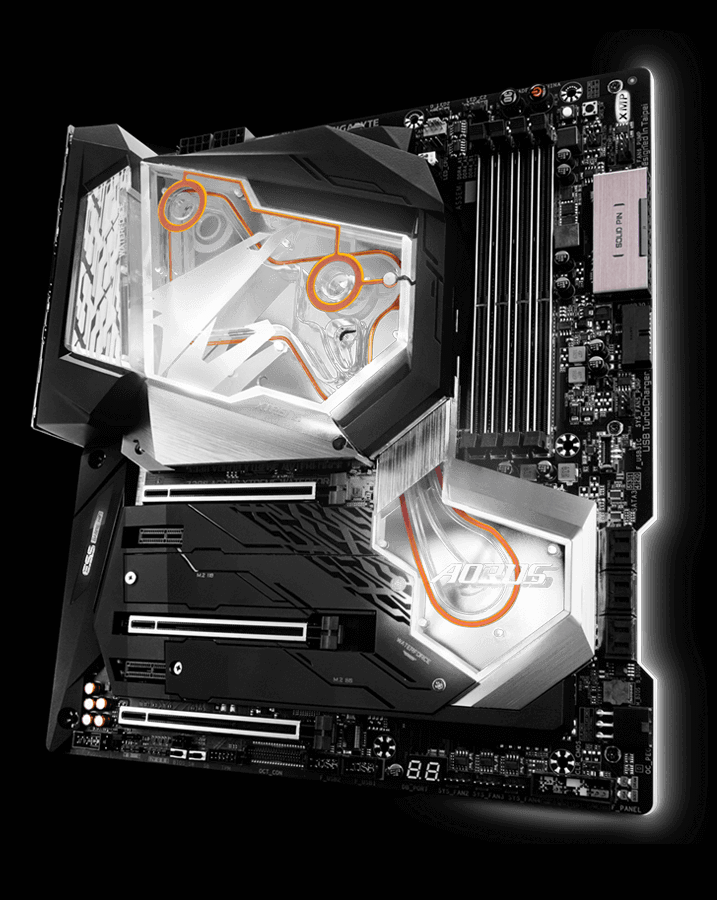

AORUS All-In-One Monoblock
NanoCarbon Baseplate
16X гибридный FAN-разъем

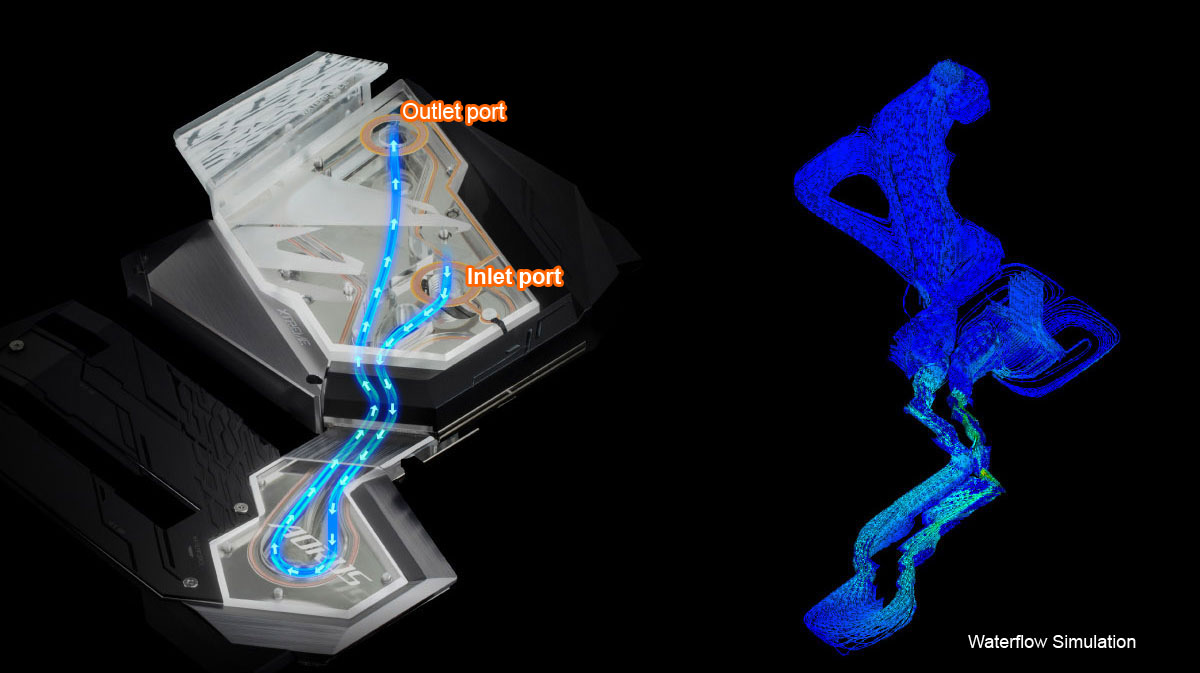

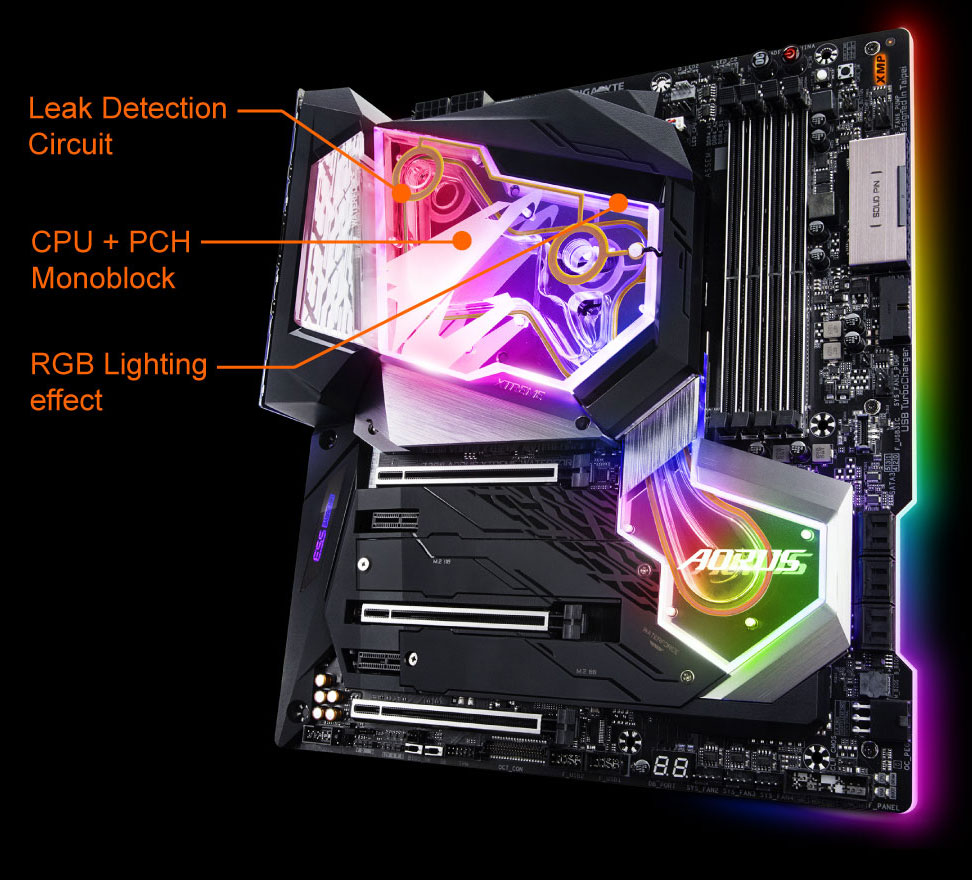

- Unprecedently All-In-One Monoblock covers both CPU and PCH area
- High density copper fins for extreme heat dissipation
- Leak detection circuit around whole monoblock
- High compatible universal G1/4 Threads
- Automatically emergency shut down when leaking
- Addressable (Rainbow) LED Light Effect
- Adopt high thermal conductivity thermal pad
- Solid back-plate to prevent motherboard distortion
| Спецификация |
Характеристики |
| Fin Total Surface Area (mm2) |
4630.5 |
| Fin Gap (mm) |
0.3 |
| Sealing |
SR50A |
| Threads (inch) |
2 x G1/4 |
| Max (mpa) |
0.25 |
| Thermal Grease (W/mK) |
TC-5026, k=2.9(Вт/м*K) |
| Термоинтерфейс (Вт/м*K) |
5(MOS, Дроссель, LAN, PCH) |

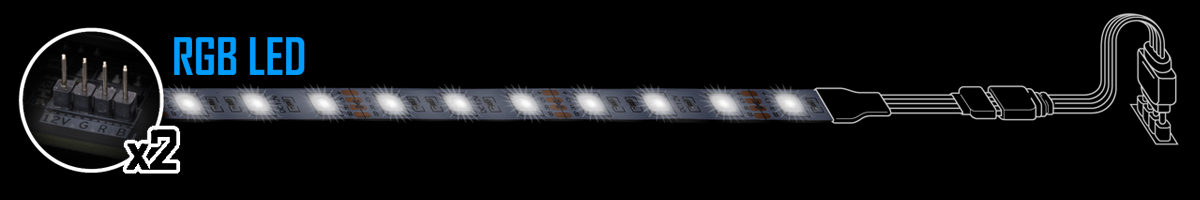

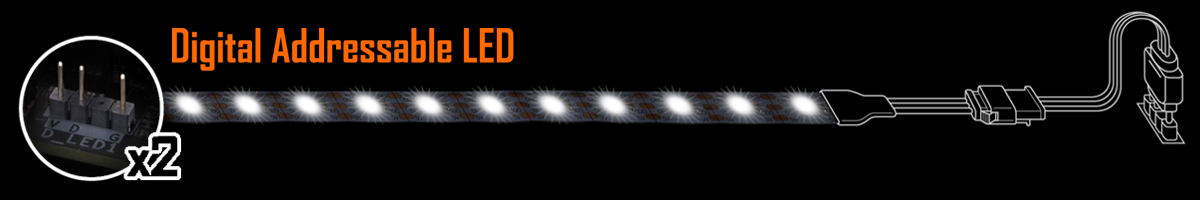

| Разъем для цифровых LED-линеек |
Yes, 4 pin |
| Digital RGB LED |
51(CPU 39; PCH 12) |
| Приложение RGB Fusion 2.0 |
Да |
| Встроенная система обнаружения утечек хладагента |
Да |
| Covered area |
CPU, PCH, MOS, M.2 |
| Масса (кг) |
3.1 |
During configuration, make sure the coolant's direction of flow is correct for optimal cooling.

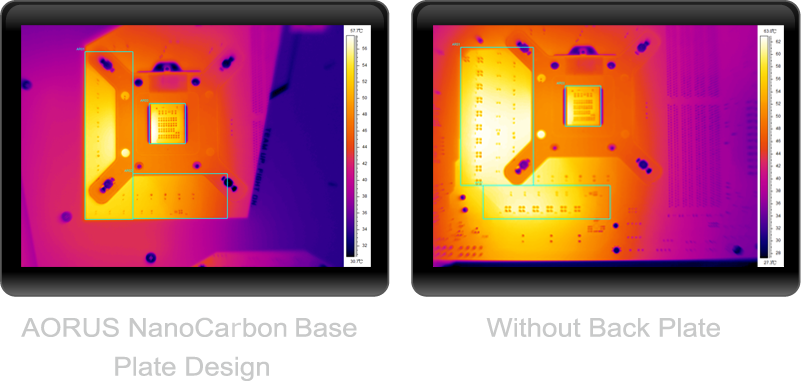

- Base plate made of aluminum instead of traditional iron ensures 3X thermal conductivity.
- A thin layer of NanoCarbon is coated on the base plate through electrostatic adhesion to enhance thermal radiation capability.
- Combining with the back side thermal pad, it can transfer heat from the back side PCB to the base plate so the NanoCarbon base plate can dissipate heat passively.
- Effectively lowers backside PWM component temperature by 10%.

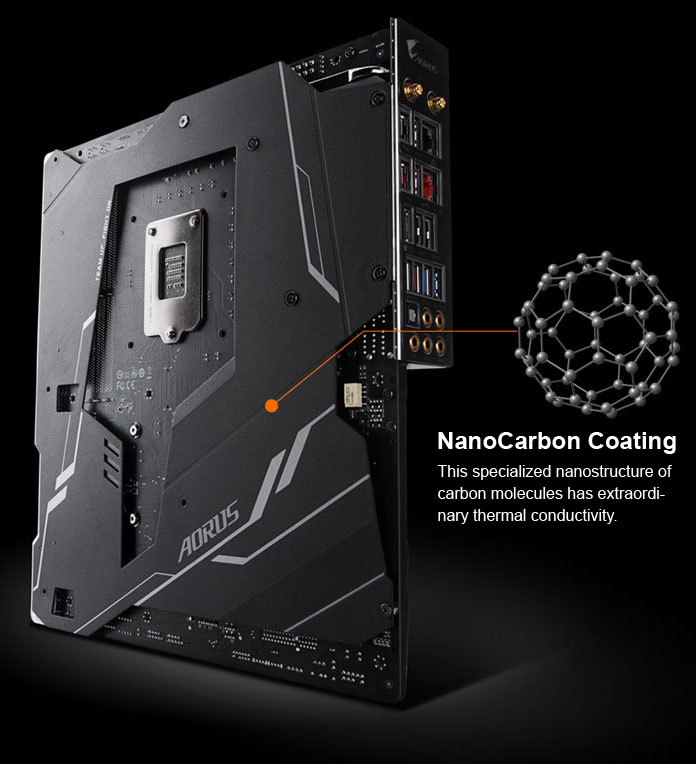

Наноуглеродное покрытие
This specialized nanostructure of carbon molecules has extraordinary thermal conductivity.
Smart Fan 5
Благодаря Smart Fan 5 пользователи могут быть уверены в том, что их игровой ПК будет функционировать в наиболее благоприятном температурном режиме без ущерба для производительности. Благодаря термодатчикам, размещенным на материнской плате, средствами Smart Fan 5 можно контролировать работу каждого вентилятора. Кроме того, Smart Fan 5 - это еще и большее количество гибридных разъемов для подключения вентиляторов, которые поддерживают режимы работы PWM и Voltage, обеспечивая максимальное удобство обслуживания установленной жидкостной системы охлаждения.
Разъемы для подключения вентиляторов
Разъемы для подключения Вентиляторов / Водяной помпы
Встроенные термодатчики
Внешние датчики температуры
Термодатчики
Гибридный FAN-разъем
Два кабеля с термодатчиками
■ 8 разъемов для помпы/вентиляторов
■ 8 термодатчиков
■ 2 внешних термодатчика
■ Гибридные FAN-разъемы
■ Support GPU temperature as source
■ Отлаженное взаимодействие датчиков и терморезисторов
■ Предусмотрено подключение мощных вентиляторов/помп до 24 Вт (2 А x 12 В) и защита от перегрузки по току
■ Интуитивно понятный интерфейс приложения
Bundled RGB FAN COMMANDER provide additional 8 hybrid fan headers
* Количество датчиков температуры и разъемов для вентиляторов может отличаться в зависимости от модели платы. Функционал приложения Smart Fan 5 варьируется в зависимости от модели платы.

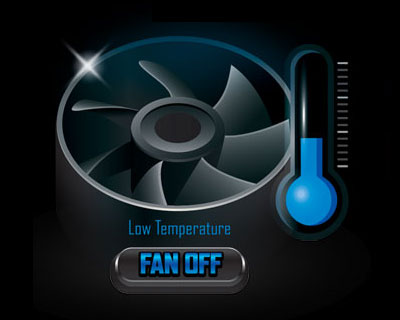

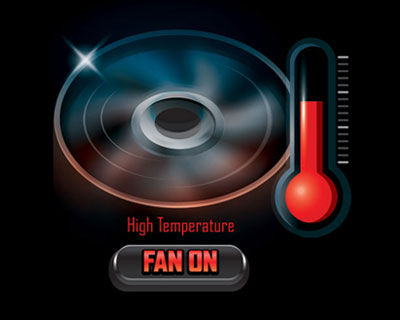

Сторонникам тишины! Благодаря функции Fan Stop вентилятор полностью остановится в тот момент, когда температура окажется ниже указанного порогового значения. Какой именно вентилятор должен остановиться на основании показаний выбранного датчика, и при какой именно температуре, – все это пользователь сможет настроить исходя из собственных предпочтений.
Интеллектуальное управление вентиляторами

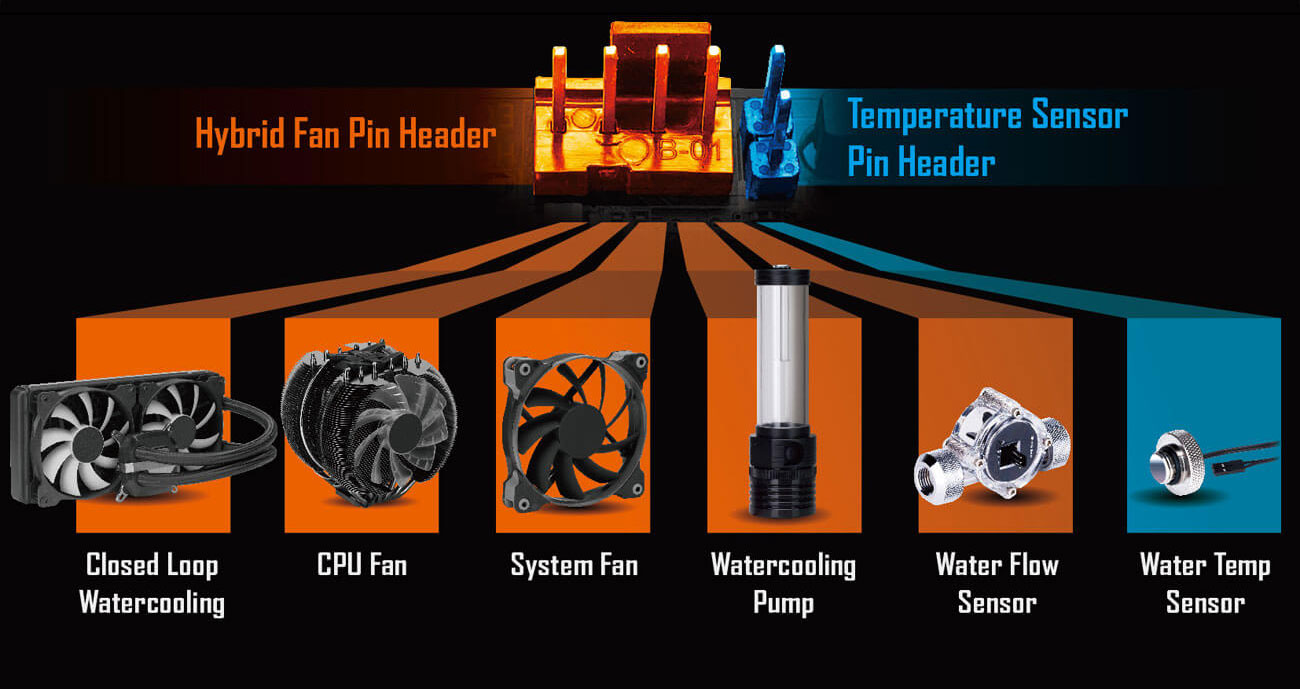

Гибридные FAN-разъемы
Полностью контролируйте все настройки системы жидкостного охлаждения! Средствами гибридных разъемов для вентиляторов или внешних термодатчиков функция Smart Fan 5 предоставим Вам достоверную информацию о температуре и расходе хладагента – управляйте охлаждением ПК исходя из Ваших предпочтений.
• Все гибридные FAN-разъемы могут автоматически определять тип подключаемого устройства (вентилятор или помпа) и предусматривают возможность выбора режима PWM или Voltage.

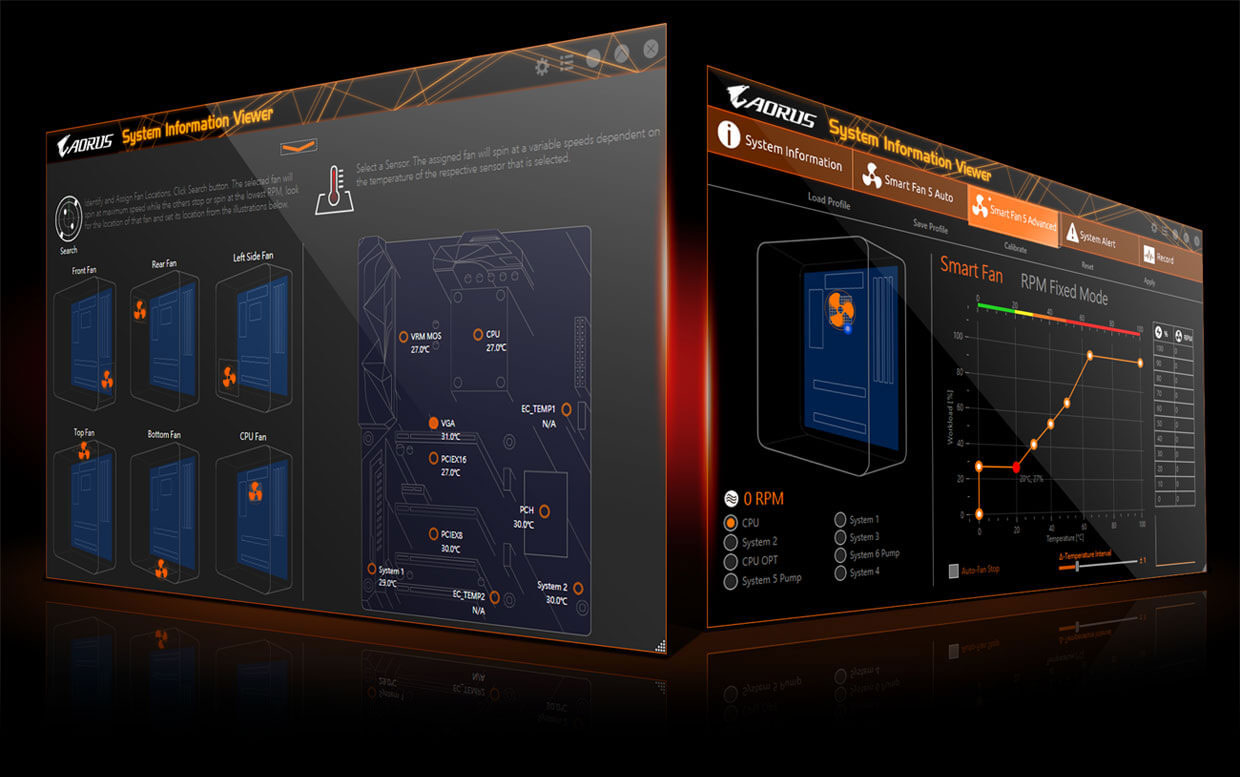

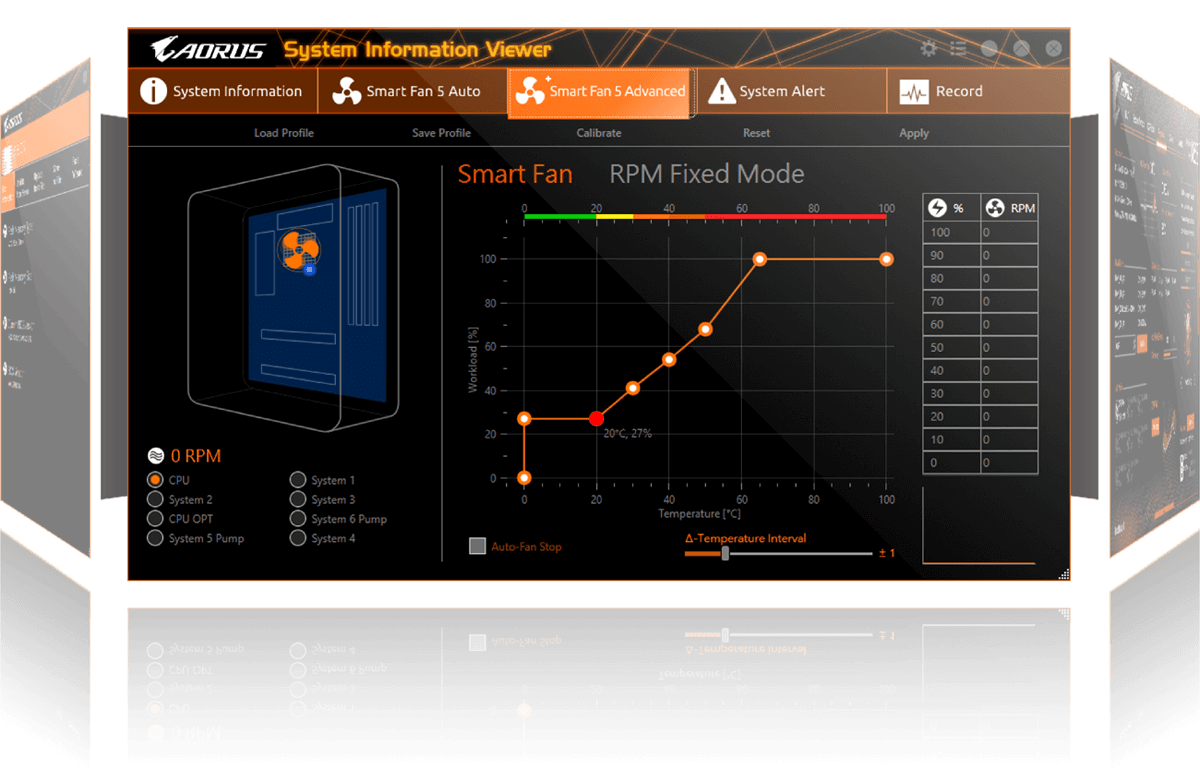

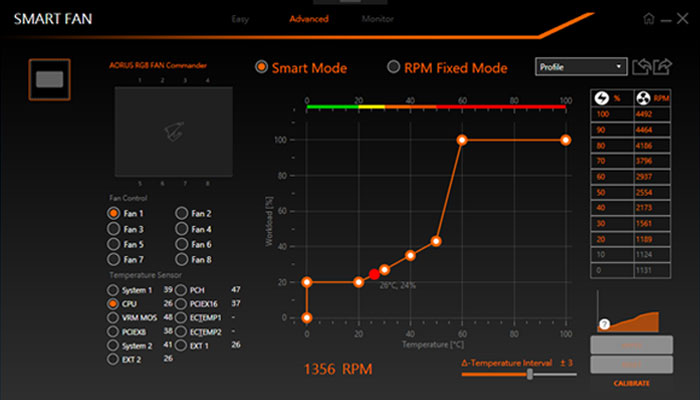

Новое приложение SmartFan 5
Выберите один из доступных режимов, от тихого до полноскоростного, исходя из предпочтений применительно к Вашей системе.
Для каждого вентилятора или помпы можно указать скорость вращения в зависимости от изменения значения пороговой температуры в контрольных точках.
Эксклюзивная схема питания
To unleash the full potential of the new Intel 8-core CPU, the motherboard requires the best CPU power design. With the best quality components and GIGABYTE R&D design capability, Z390 AORUS XTREME WATERFORCE is a true beast among motherboards.
Эксклюзивная схема питания
16 Phases Digital Power
37% Larger Power Plane
2X Медные слои PCB
16 Phase Digital Power Design
60A IR PowIRstage for each vCore Phase

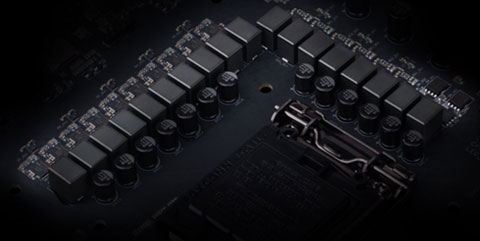

Мощные силовые МОП-транзисторы
Комфортная температура
Надежность уровня сервера
Z390 AORUS XTREME WATERFORCE motherboard uses an all IR digital CPU power design which includes a digital PWM Controller with PowlRstage MOSFET and is capable of providing at least 60A of power from each phase, for a total of 960A. This 100% digital controller and additional 8+8 Solid-pin CPU Power Connectors offer incredible precision in delivering power to the motherboard's most power-hungry and energy-sensitive components, allowing enthusiasts to get the absolute maximum performance from the new 8-core 9th Gen Intel® Core™ processors.
1. Цельнометаллические контакты разъема ATX 12 В (8+8), металлический экран
2. PWM-контроллер на базе цифровых компонентов IR
3. 16 Phase Digital Power Design
4. IR PowIRstage

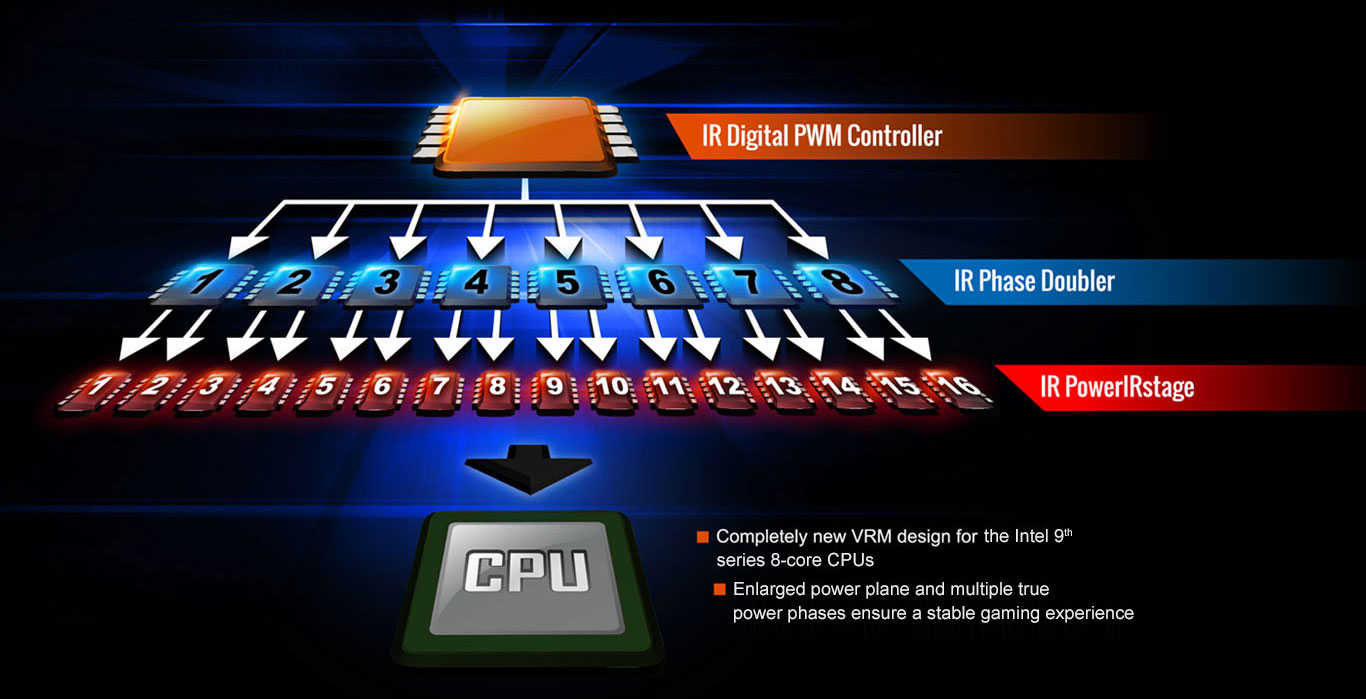

True 16 Phase Power Design

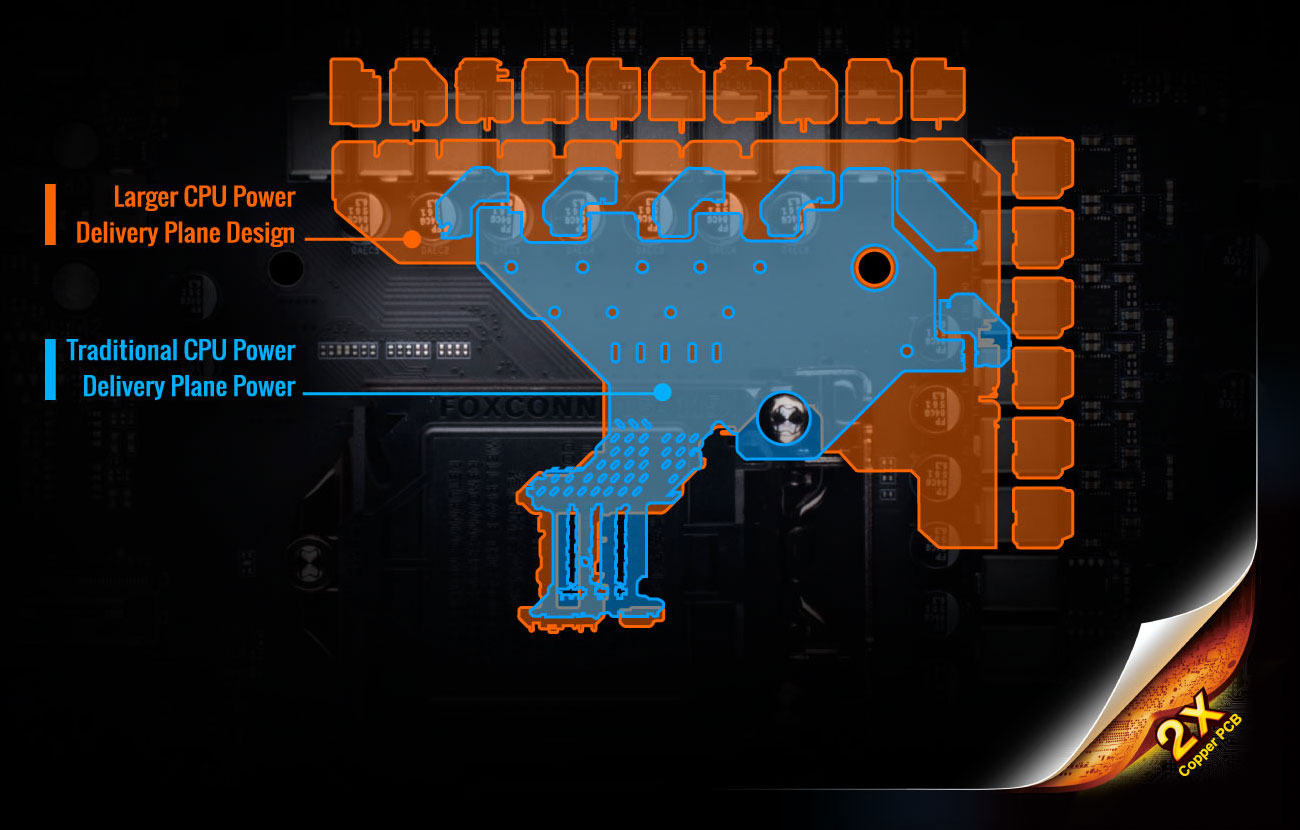

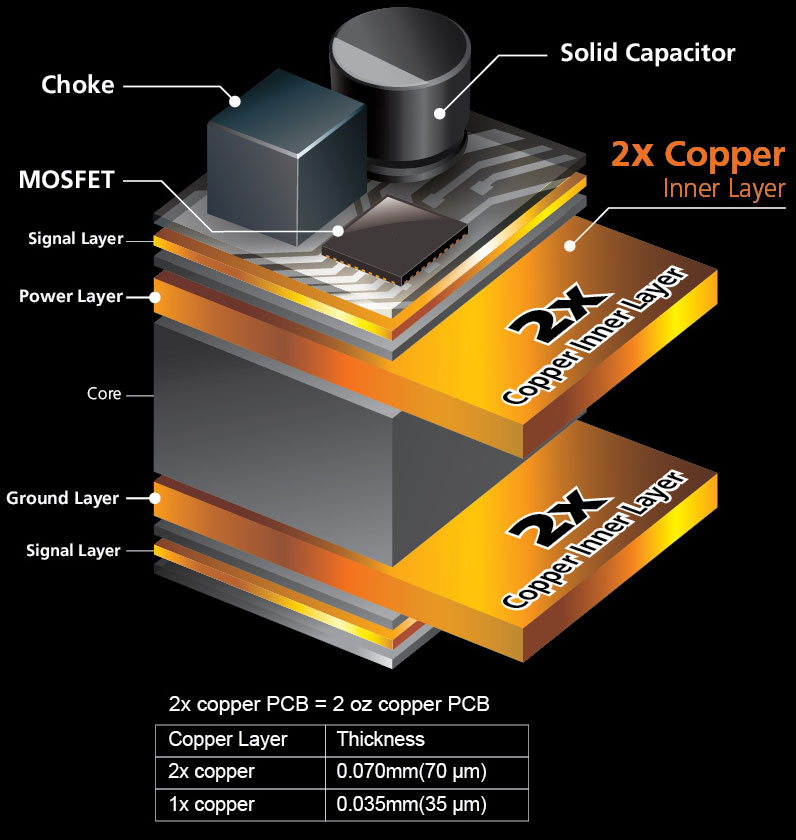

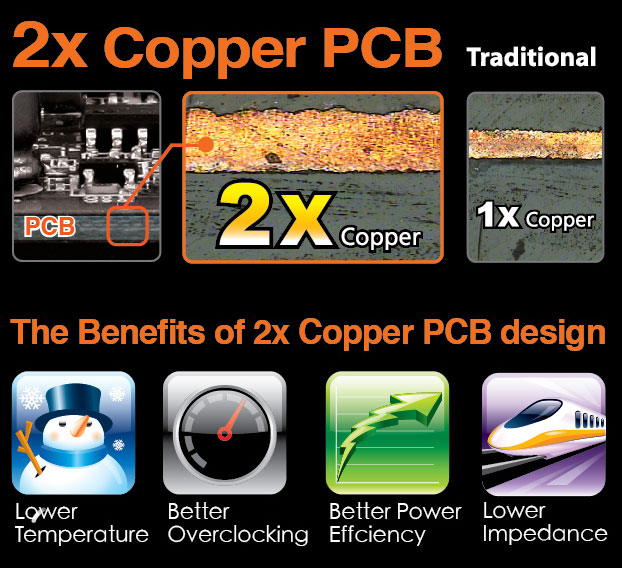

Optimized CPU Power Delivery Plane with 2x Copper PCB
Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).
Непревзойденная производительность
Hungry for better performance? Z390 AORUS XTREME WATERFORCE bundles exclusive OC Touch Panel, supports high frequency XMP memory, and full SSD thermal guard to make sure you get the maximum full system performance.
Непревзойденная производительность

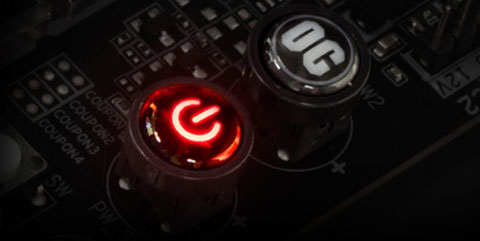

Кнопки OC Touch
4400+
3X M.2 PCIe x4
3X Радиаторы M.2 Thermal Guard
OC Touch Panel
Заниматься оверклокингом стало проще

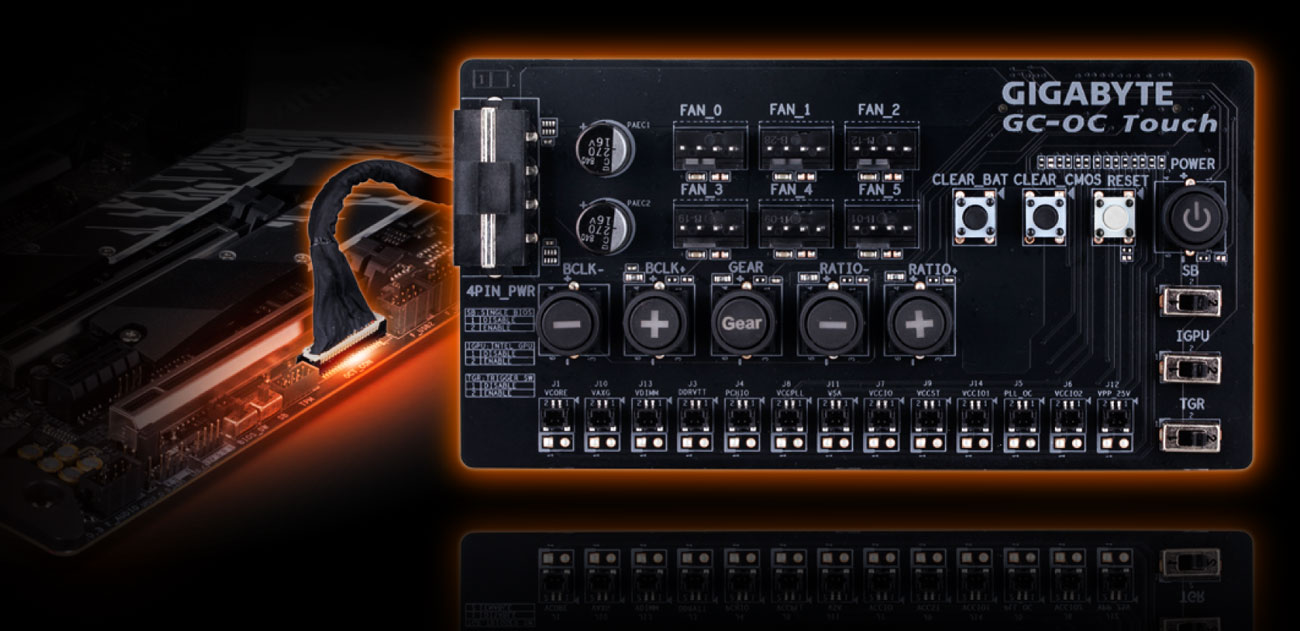

Панель GIGABYTE OC Touch представляет собой массив кнопок и переключателей для оперативного доступа к функциям разгона ключевых компонентов системы "на лету"
Support for DDR4 to 4400MHz and Beyond
AORUS is offering a tested and proven platform that ensures proper compatibility to 4400MHz and beyond.
Свыше 1000 модулей ОЗУ DDR4 протестированы на совместимость с материнскими платами AORUS!
Инженеры GIGABYTE тесно сотрудничают со всеми известными производителями памяти для того, чтобы обеспечить безусловную совместимость модулей с платами AORUS. На этапе проектирования материнских плат AORUS прошли верификацию свыше 1000 различных модулей ОЗУ, которые гарантируют заявленную GIGABYTE производительность.

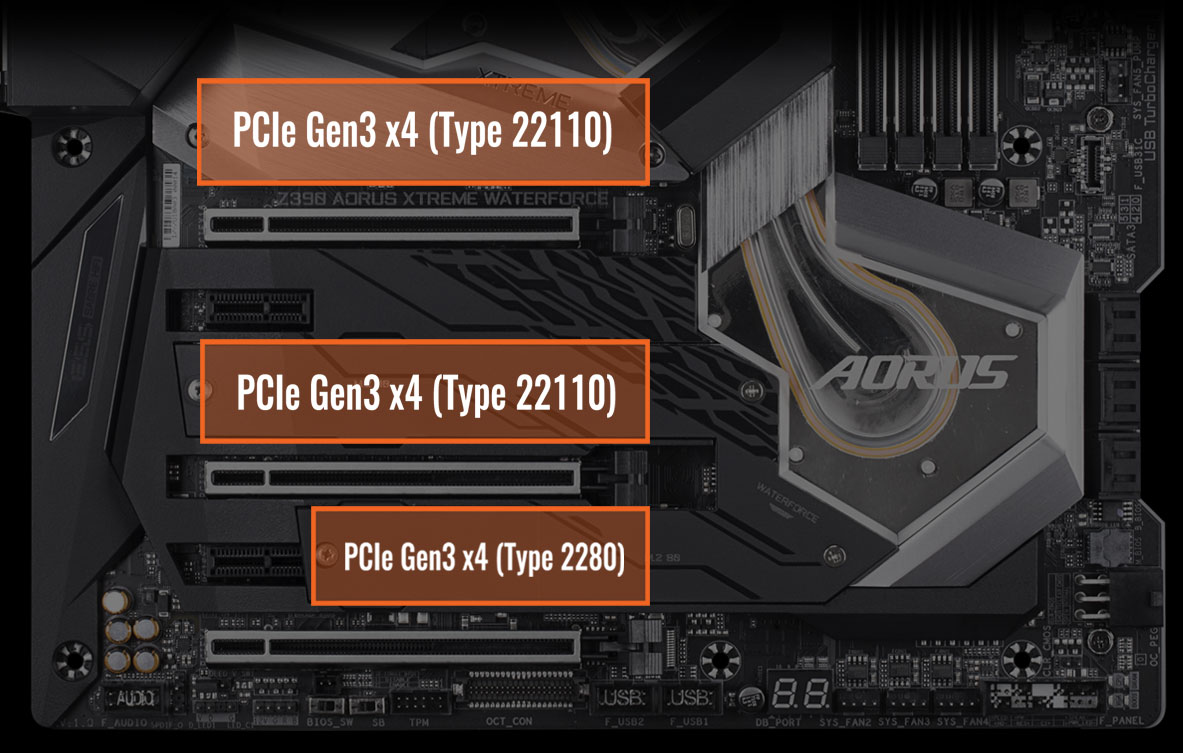

Три M.2-разъема PCIe 3.0 x4
Материнские платы AORUS Gaming вместе с технологией M.2 позволяют энтузиастам добиться максимально возможной производительности системы.
Три M.2-разъема для организации RAID-массивов NVMe PCIe
Экстремальная производительность
дисковой подсистемы на базе NVMe PCIe 3.0 x4
SSD-накопителей
Z390 AORUS motherboards offer the industry’s best compatibility in terms of NVMe storage for users who demand high capacity and seek the best performance. AORUS' unique design can be configured in RAID for record speeds of up to 3551 MB/s (Sequential Read), making AORUS the obvious choice for the ultimate PC.
M.2
+ M.2
+ M.2
Последовательное чтение 3551 Мбайт/с,
Последовательная запись 3410 Мбайт/с
Скорость вращения

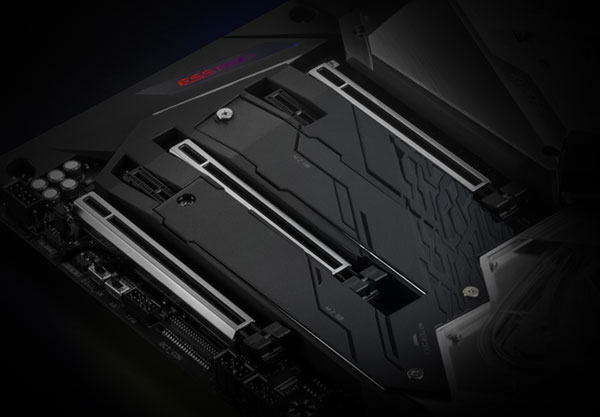

Термозащита AORUS M.2 Thermal Guard

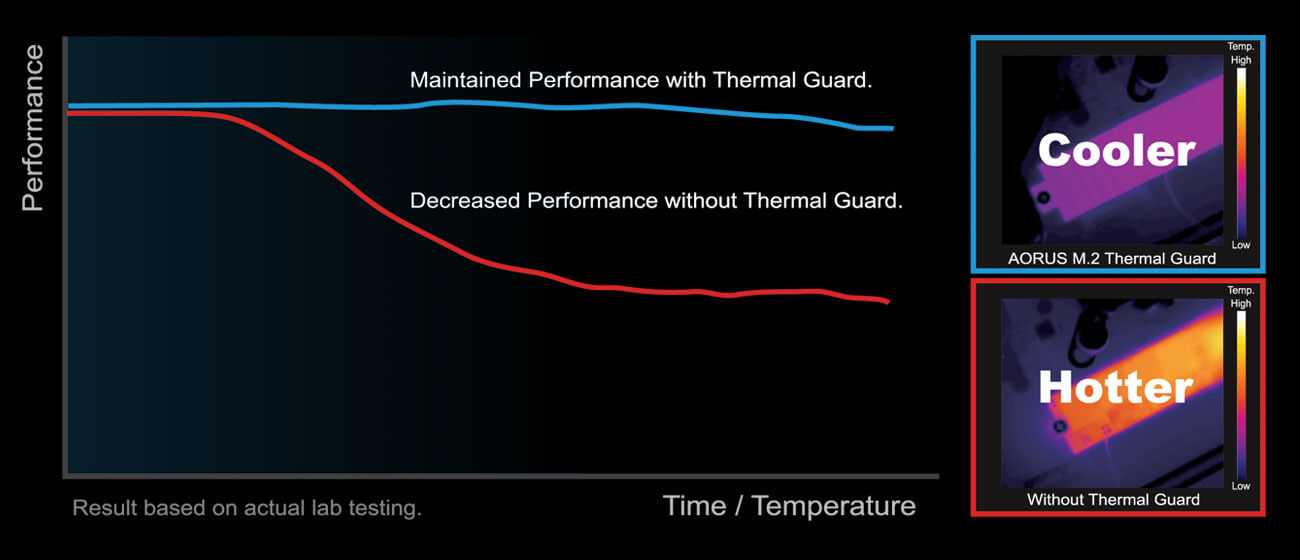

Энергоэффективное решение GIGABYTE M.2 Thermal Guard
Продолжительность срока службы M.2 SSD-накопителей зависит от надлежащего охлаждения. Своевременно и эффективно рассеивая тепло, фирменные радиаторы Thermal Guard в составе материнских плат GIGABYTE не допускают падения производительности M.2-накопителей вследствие перегрева микросхем флэш-памяти.
Термотроттлинг при повышении температуры

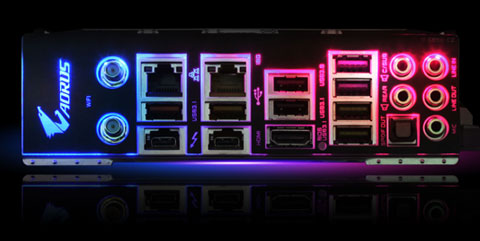

Коммуникации будущего
A Flagship product needs to be future-proof so your system stays up-to-date with the latest technology. Z390 AORUS XTREME WATERFORCE provides all next generation network, storage, and WIFI connectivity to keep you up to speed.
10GbE Base-T LAN
Intel® Thunderbolt™ 3
Intel® WIFI
Антенна AORUS
Функция USB TurboCharger

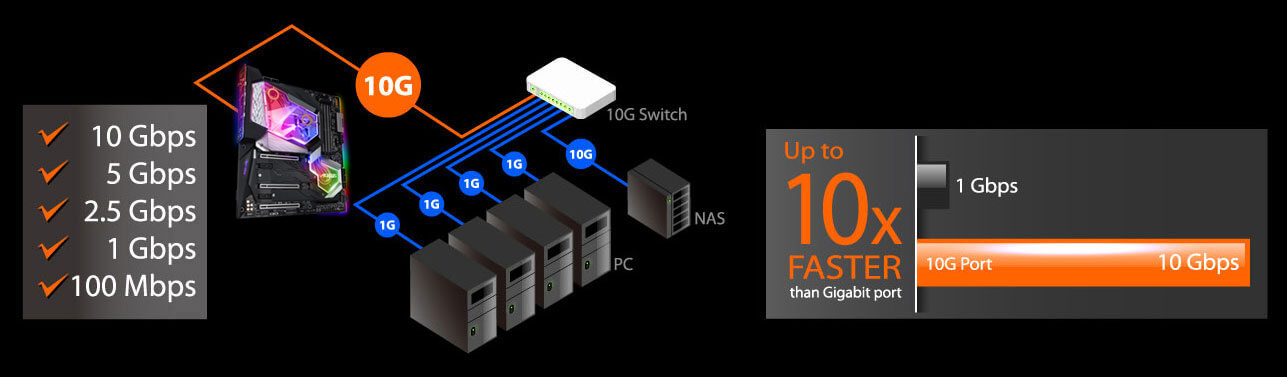

Сетевой LAN-контроллер AQUANTIA® 10GbE BASE-T
Новая эра для игр с Multi-Gig
The AQUANTIA
® AQC107 is a high-performance, backward compatible with 10GBASE-T/ 5GBASE-T/2.5GBASE-T/ 1000BASE-T/ 100BASE-TX Ethernet Controller which is able to provide up to 10 GbE network connectivity, with 10 times faster transfer speeds compared to general 1GbE networking and is perfectly designed for media centers, workstations and gamers.
Совместимость с режимом Multi-Gigabit
• Ultimate online gaming experience with faster connection speed
• Обратная совместимость с 5/2.5/1 Гбит/c сетевой инфраструктурой
• No re-wiring needed
Новое поколение Thunderbolt™ 3

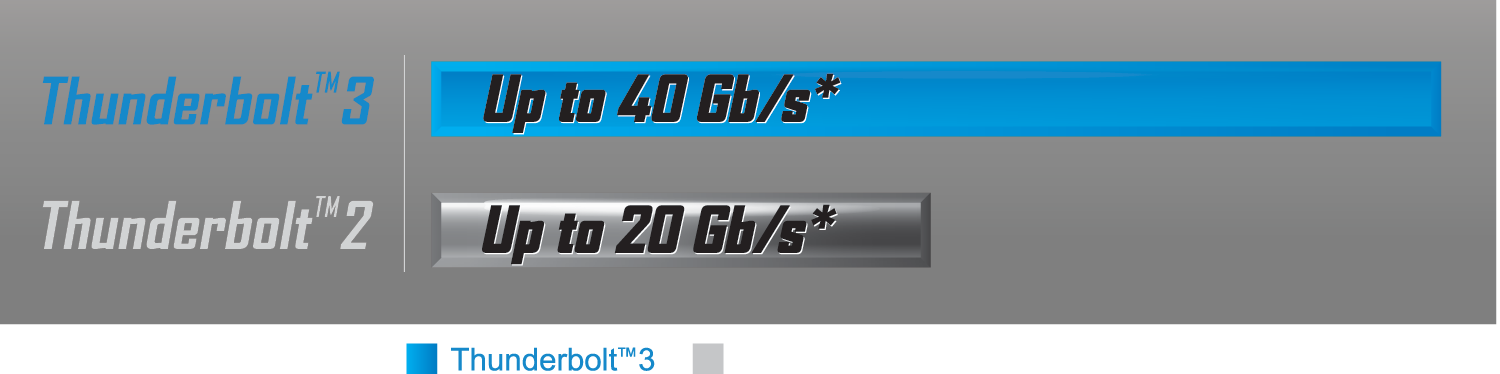

Два порта Thunderbolt™ 3 – до 40 Гбит/с для соединения одним кабелем
Powered by Intel's own Thunderbolt controller the new Thunderbolt™ 3 protocol, which is available over two USB Type-C™ connectors on the back I/O of the GIGABYTE Z390 AORUS XTREME WATERFORCE, brings an unprecedented single-wire bandwidth of up to 40 Gb/s -- twice more than the previous generation of Thunderbolt! This incredible increase in bandwidth is also accompanied with support for different protocols such as DisplayPort 1.2 and USB 3.1, which is backwards compatible with USB 3.0 and USB 2.0, opening up a world of new possibilities.

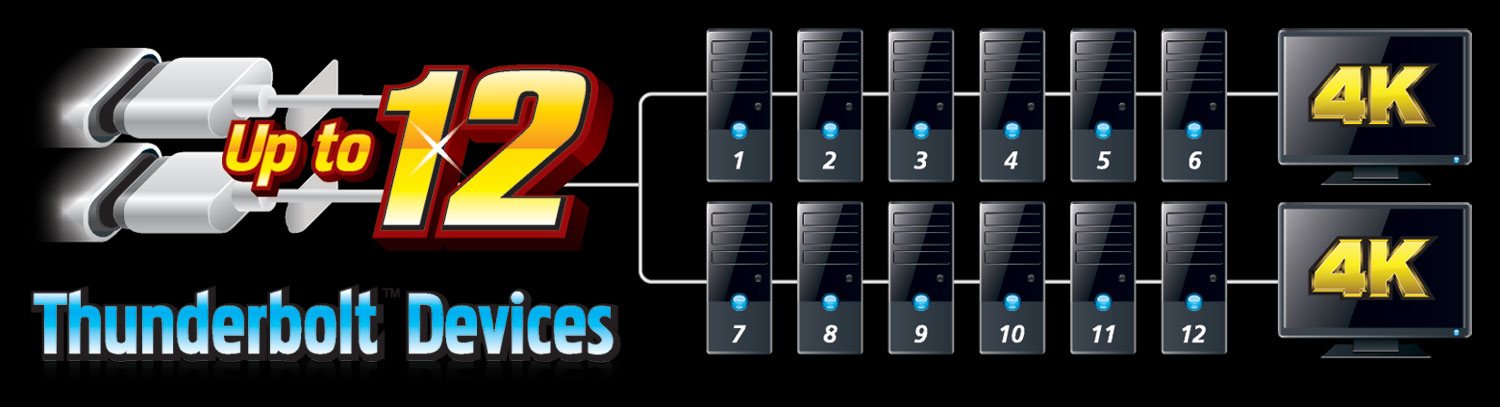

Множество устройств в цепочке
Support for DisplayPort 1.2 makes Thunderbolt™ 3 a must have for any enthusiast. The Z390 AORUS XTREME WATERFORCE is able to support two displays in 4K resolution at 60 FPS or one display in 5K resolution. In addition, Thunderbolt™ 3 over USB Type-C™ has revolutionary industry-first features such as Power Delivery 2.0, and the ability to daisy-chain up to 12 devices thanks to the Z390 AORUS XTREME WATERFORCE's dual USB Type-C™ ports.
Совместимость может варьироваться в зависимости от конфигурации системы и спецификации устройств
Преодолей гигабитный барьер!

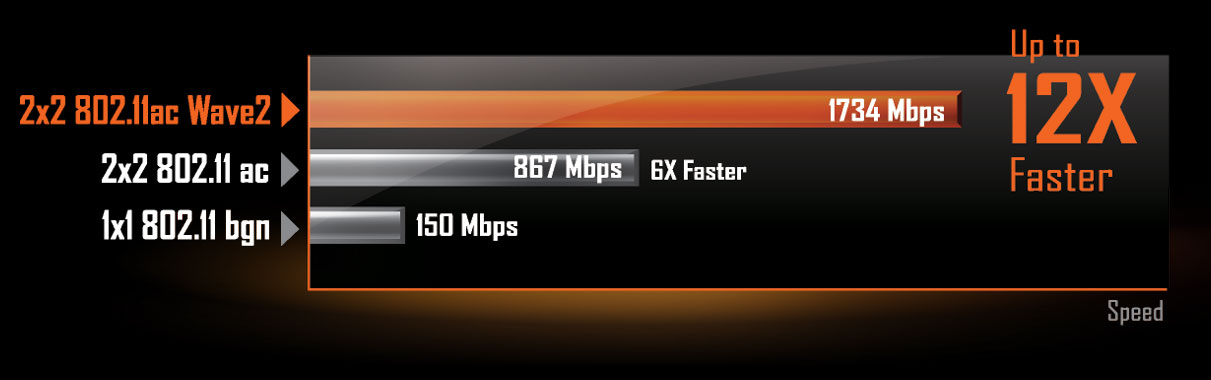

Интегрированный CNVi WiFi-модуль Intel® 802.11ac Wave2
+ Модуль Bluetooth 5
Intel Next-Gen Wireless solution supports 802.11ac Wave 2 function, enables gigabit wireless performance, provides smooth video streaming, better gaming experience, few dropped connections and speeds up to 1.73Gbps. Double the speed compared to the previous generation. Moreover, Bluetooth 5 provides 4x range over BT4.2 and with faster transmission.
Пример подключения полностью готового к работе модуля Intel WiFi.

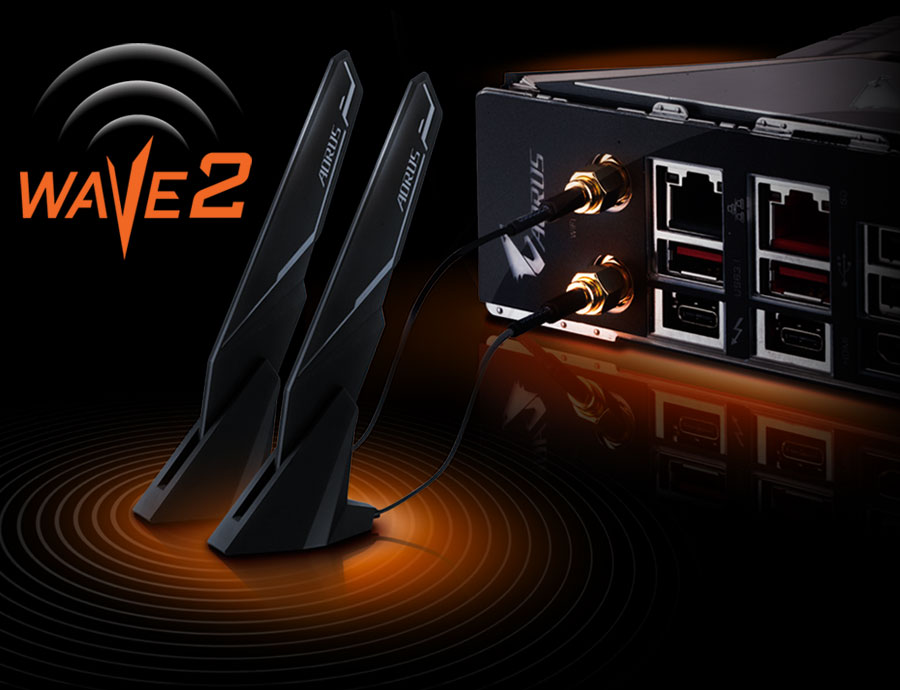

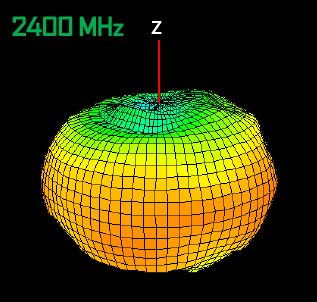

- All new antenna supported 802.11ac 2.4GHz & 5GHz, 4dBi signal gain
- 2-кратный прирост мощности сигнала по сравнению с типовым конструктивом антенны
- Two antenna with smart antenna function for the best WIFI signal transmitting
- Предусмотрена возможность изменить наклон антенны относительно магнитного основания для уверенного приема и скоростной трансляции сигнала

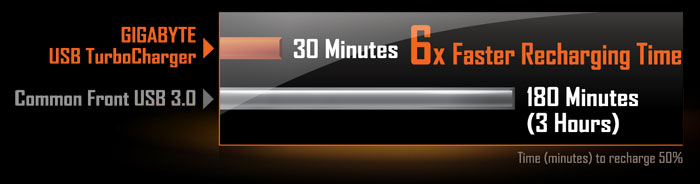

Функция USB TurboCharger

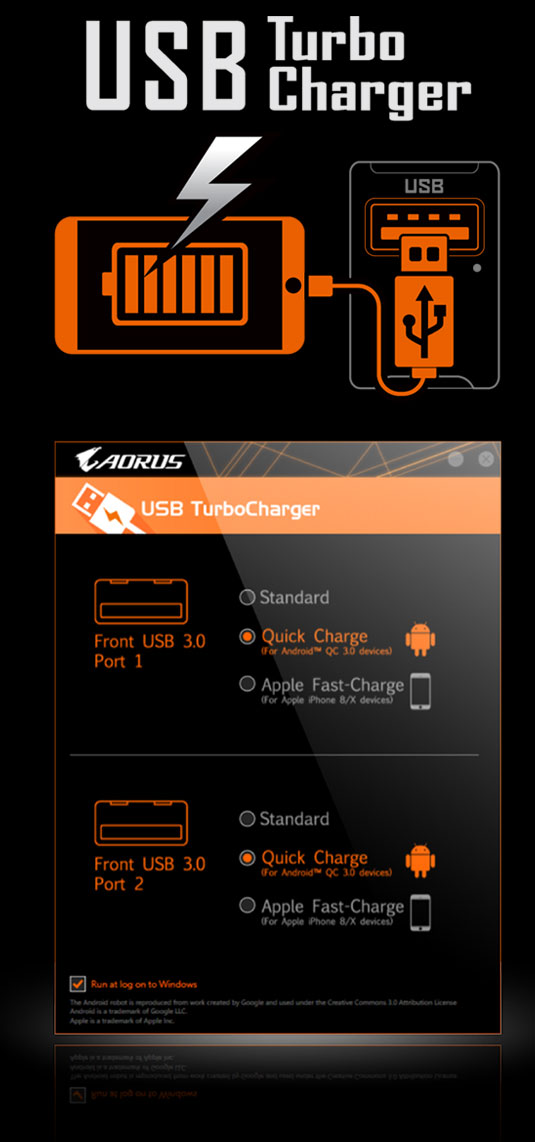

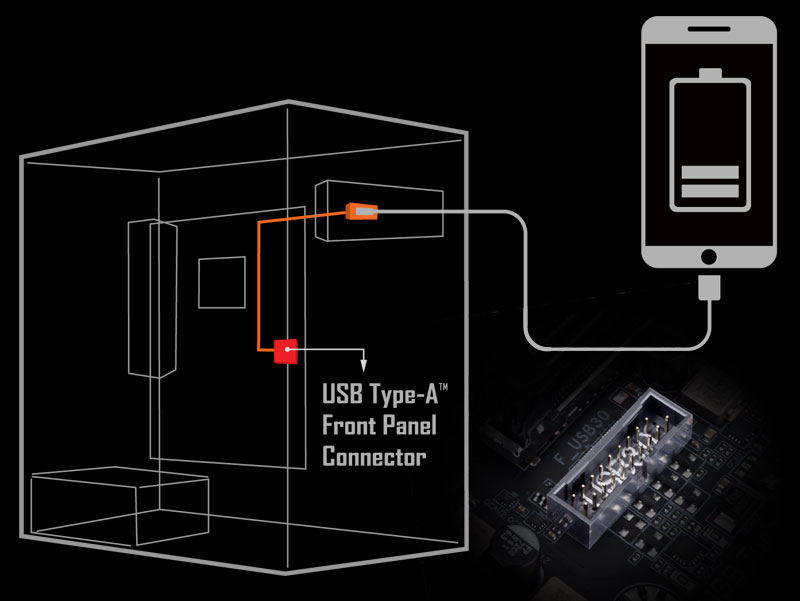

GIGABYTE patent pending USB TurboCharger technology allows users to recharge their mobile devices with stunning speed, up to 50% in less than 30 minutes*. By connecting Front USB 3.0 Type-A cable of chassis to our motherboard, USB TurboCharger can recharge both Android devices with QC 3.0 and Apple devices with Apple Fast-Charge function.
*Charge time varies with devices' hardware design, battery size, front USB 3.0 cable quality of chassis and environmental factors, actual results will vary.
Элегантность и эстетика
GIGABYTE ID team designs Z390 AORUS XTREME WATERFORCE from the drawing board. After countless hours of conceptualizing ideas, fine tuning details and engaging in discussion, GIGABYTE has produced a board that is equal parts beast and beauty.

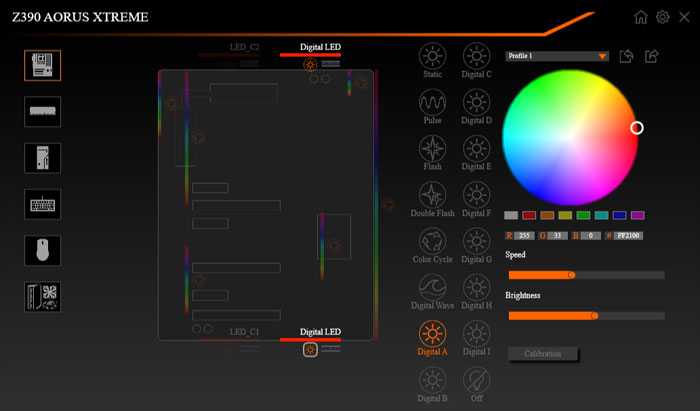

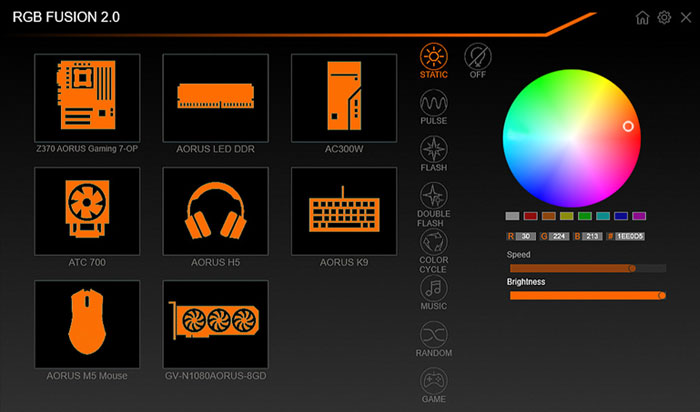

Приложение RGB Fusion 2.0

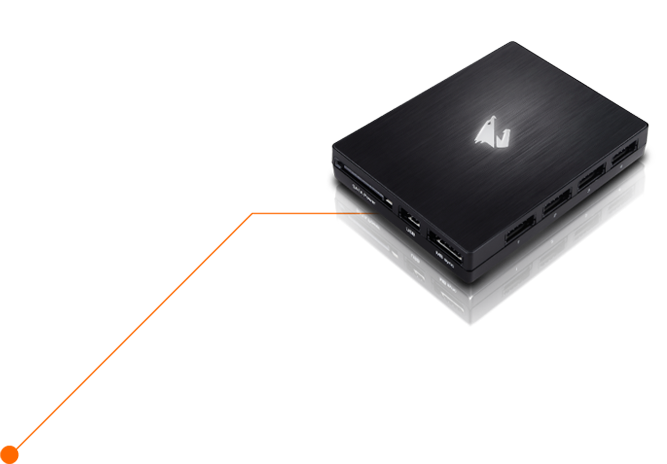

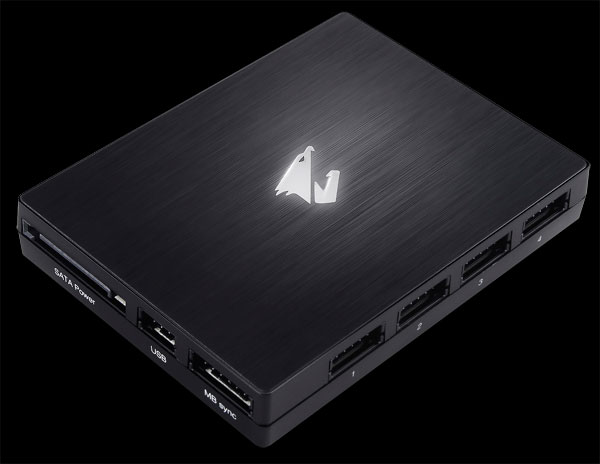

AORUS RGB FAN COMMANDER
Многозональное световое шоу
Примечание: Примеры световых эффектов приведены исключительно в целях демонстрации. Возможность задействовать те или иные эффекты зависит от модели материнской платы.

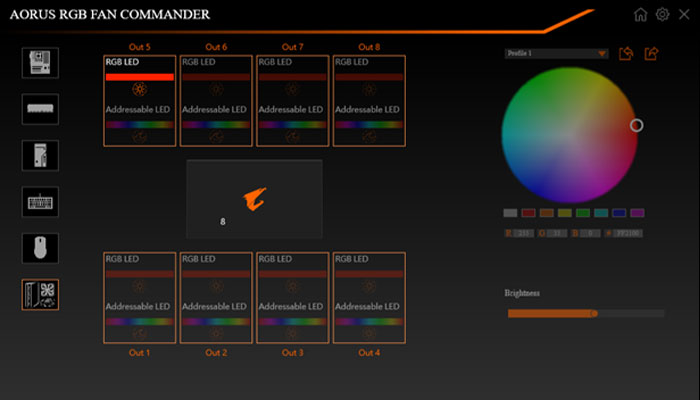

Интуитивно понятный пользовательский интерфейс и расширенный функционал приложения RGB Fusion 2.0 позволяют быстро и максимально эффективно настроить подсветку любого совместимого с данной технологией устройства. Объединяйте в одну схему подсветки материнскую плату и графический 3D-ускоритель, периферийные устройства и другие компоненты, придайте Вашему игровому ПК уникальный неповторимый облик и поделитесь персональными профилями с друзьями. Новый режим подсветки <Игра> позволяет применить доступные световые эффекты к выбранным игровым приложениям, помогая сделать развлечения на ПК еще более интерактивными и приобрести неоценимый игровой опыт.
Мгновенная синхронизация
Индивидуальные настройки к Вашим услугам

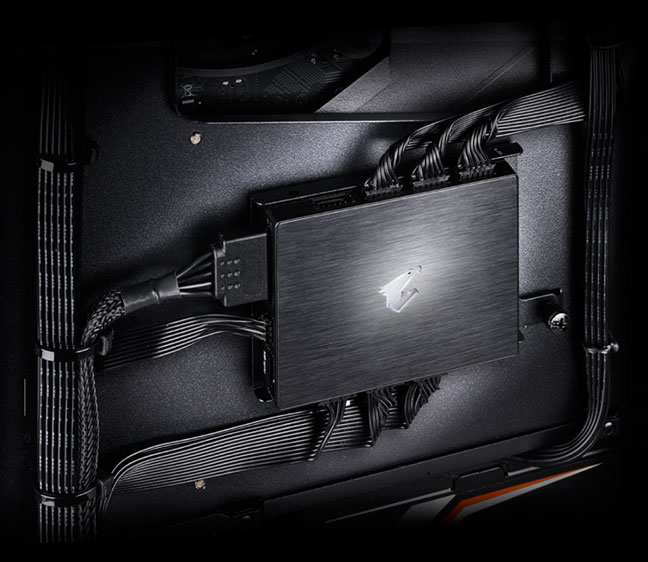

- Exclusive bundled accessory for professional casemodders
- 8 гибридных разъемов
- 8 разъемов для RGB LED линеек
- 8 Addressable LED Headers
- 2 внешних термодатчика
- 2 USB 2.0 header for additional USB RGB devices
- All Hybrid Fan Headers and RGB/Addressable LED Headers have independently controlled speed and lighting patterns
- Easy to install inside the chassis with its compact size and magnetic base
Perfectly control the devices connected to the AORUS RGB FAN COMMANDER via RGB FUSION 2.0 and Smart FAN software.
- Manage 8x Fan speeds individually to your requirements. It can also ensure your system maintains its performance while staying cool.
- Synchronize up to 16 lighting devices with RGB FUSION 2.0.
Hi-Fi аудиоподсистема
Still think motherboard audio is just "basic sound output"? We put a 100% full Hi-Fi sound card into Z390 AORUS XTREME WATERFORCE with all audio-grade components, to ensure the best and crystal sound quality.
Audio Signal Process
Подлинное Hi-Fi звучание
Provides surround sound audio and enables DSD music playback
Цифро-Аналоговый преобразователь

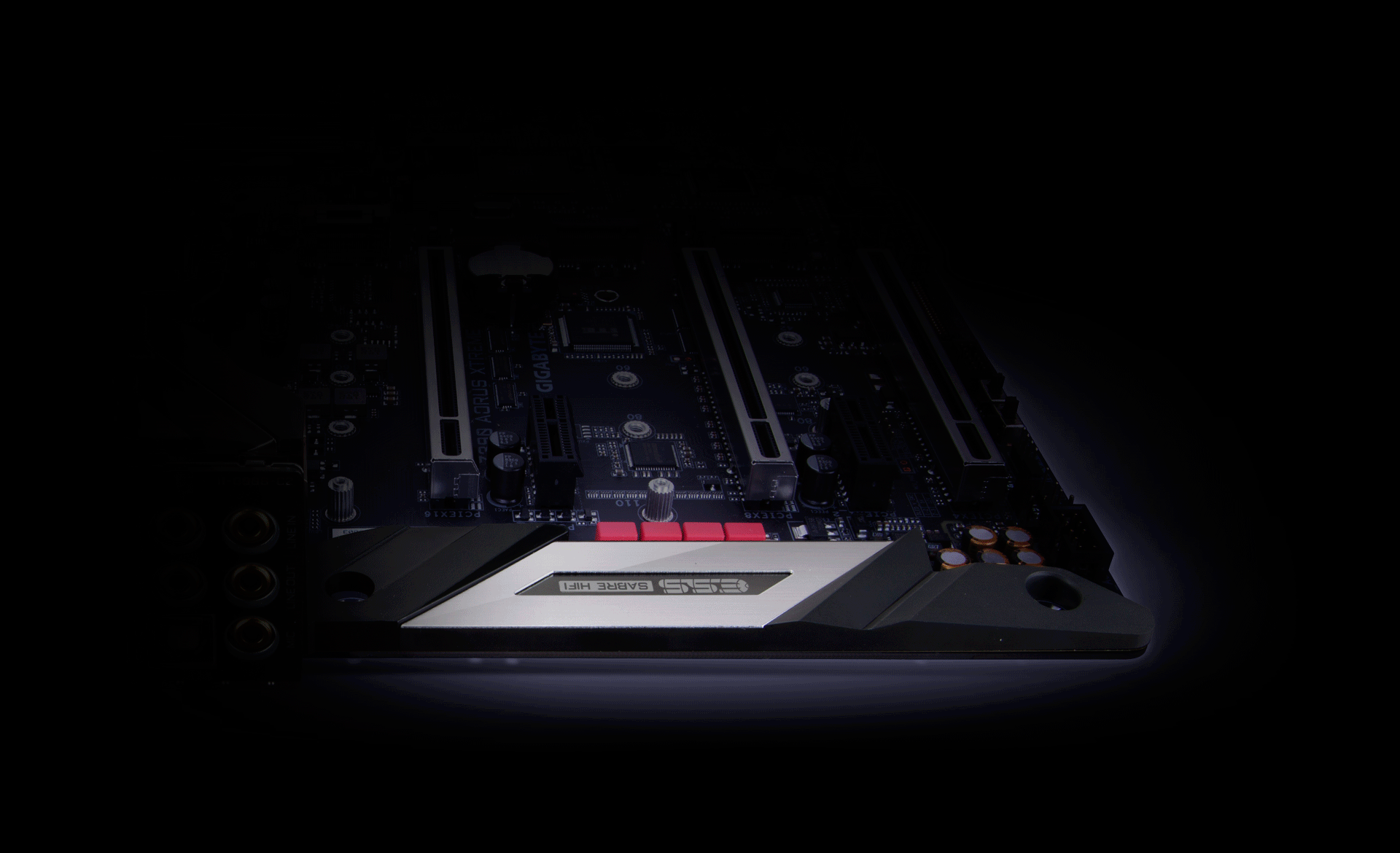

Оригинальный ЦАП ESS SABRE
Динамический диапазон потока 127 дБ
Стандарт Hi-Res (32-бит, 192 кГц PCM)
Наилучший коэффициент гармоник THD+N 120 дБ
L/R Channel Signal Processing
Сбалансированное разделение аналогового сигнала по каналам Левый/Правый
Трансляция аудиоконтента без искажений, исключительное качество стереосигнала
TI Burr-Brown Audio OP Amps
Минимальные перекрестные помехи между каналами, высокая выходная мощность сигнала
Hi-Fi аудиоконденсаторы
Передают все нюансы звучания
Кристально чистый звук на выходе
Позолоченные контакты аудиоразъемов
Защита от коррозии и окисления
Audio Signal Optimization
Защита от помех
Препятствует появлению щелчков при подключении штеккера к разъему
Вариативный импеданс
Автоматическое определение импеданса наушников в диапазоне от 6 до 600 Ом и регулировка мощности сигнала на выходе
Прецизионный TXC осцилятор
Обеспечивает точность срабатывания ЦАП.
Hi-Fi аудиоконденсаторы
Famous WIMA capacitors are used as feedback signal processing to deliver crystal and balanced sound.
Clean Audio Power
Независимое питание
Качественное питание компонентов аудиотракта, минимальный уровень шума
Регулятор мощности
Обеспечивает бесперебойное питание установленных ЦАП
Дизайн Ultra Durable
GIGABYTE is reputable for its durability and high quality manufacturing process. Needless to say, we use the best components we can find on the Z390 AORUS XTREME WATERFORCE and reinforce every slot to make each of them solid and durable.
Цельнометаллические контакты
3X Экраны портов PCIe
4X Memory Armor
Кнопка Q-Flash Plus
Защита Ultra Durable™ для портов PCI Express

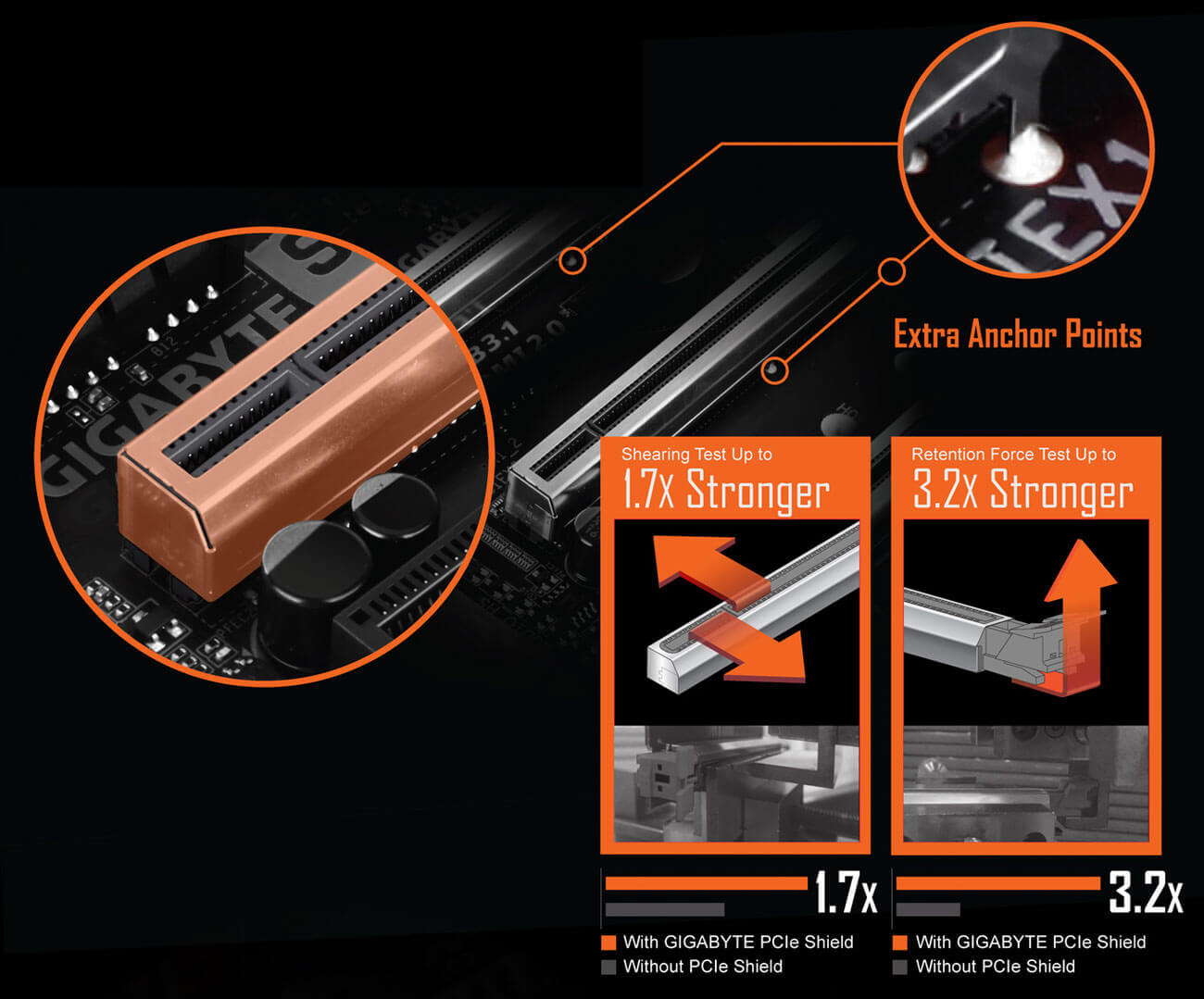

Армированные PCIe-разъемы
В рамках концепции нового дизайна плат GIGABYTE на разъемах PCIe установлены экраны из нержавеющей стали, благодаря которым пластиковые колодки приобретают дополнительную защиту и готовы к инсталляции любых PCI Express плат расширения.

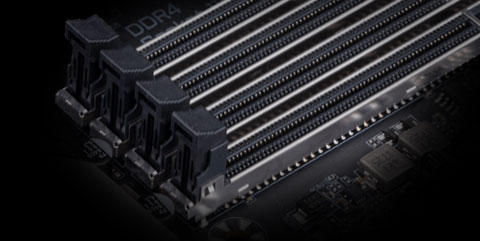

Защита Ultra Durable™ для модулей ОЗУ
Эксклюзивный дизайн плат AORUS - экран из нержавеющей стали, который препятствует деформации печатной платы и устраняет причины возможных помех, вызванных электростатикой.

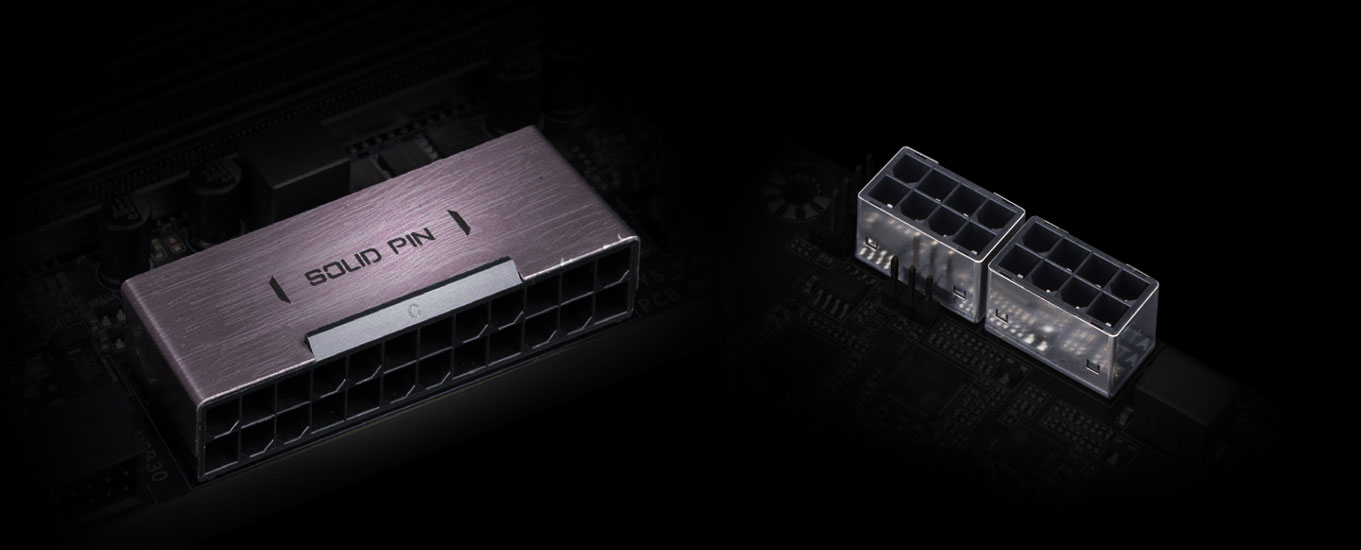

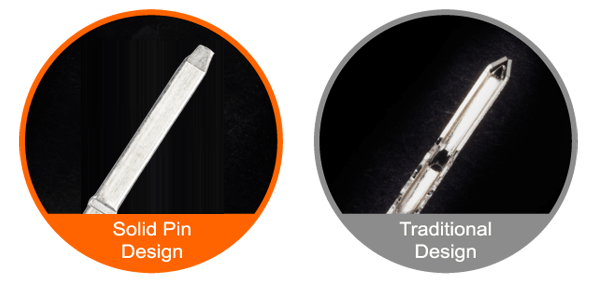

Цельнометаллические контакты ATX-разъемов
Z390 AORUS motherboards feature solid plated ATX 24pin & ATX 12V 8pin + 8pin power connectors to offer a stable power supply during CPU overloading.
Преимущества цельнометаллических контактов
- Увеличенная площадь соприкосновения для электроконтакта
- Масса металла выдерживает большую нагрузку и лучше рассеивает тепло
- Высокая надежность и продолжительный срок службы
Обновление BIOS без ЦП

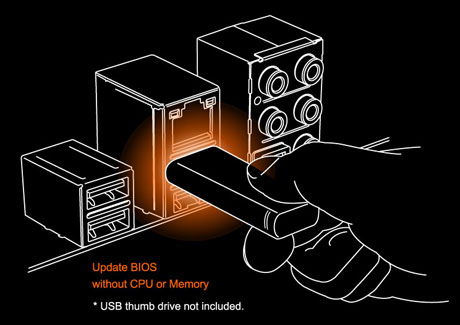

Утилита AORUS Q-Flash Plus дает возможность обновить микрокод BIOS до актуальной версии с помощью флэш-накопителя без необходимости устанавливать на плату процессор или модули ОЗУ.
Обновление BIOS на материнской плате AORUS может быть выполнено при помощи USB флэш-накопителя, даже без установленного на плате ЦП или модулей ОЗУ. Средствами EC-контроллера микрокод BIOS материнской платы AORUS можно обновить, воспользовавшись утилитой Q-Flash Plus, даже в том случае если система не способна самостоятельно загрузиться. Светодиодный индикатор рядом с ЕС-контроллером уведомит пользователя о завершении процедуры обновления BIO. Теперь ваша система полностью готова к работе.
Возможности BIOS и ПО APP CENTER
Good software goes hand in hand with perfect hardware. Z390 AORUS XTREME WATERFORCE bundled several useful and intuitive software to help users to control every aspect of motherboard.
Возможности BIOS и ПО APP CENTER
Микросхема BIOS

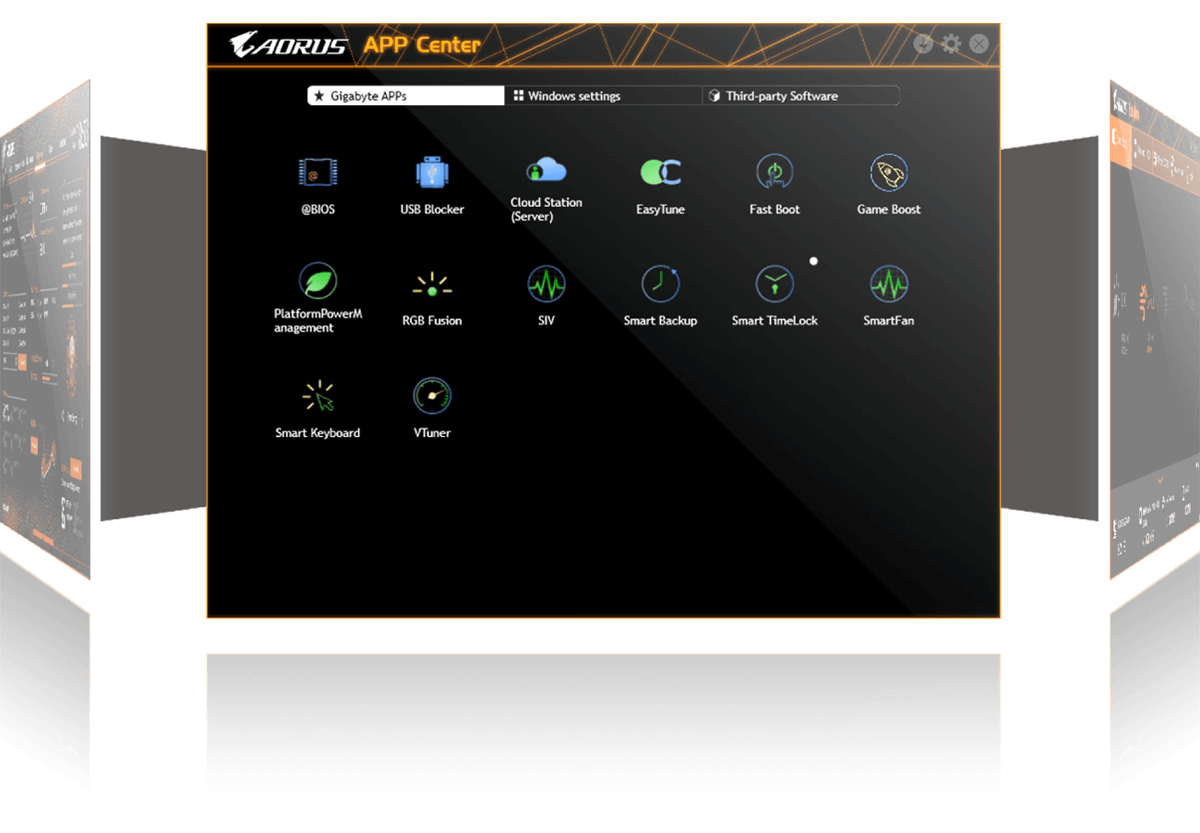

Центр приложений APP Center
Утилита EasyTune
Обозреватель SIV
BIOS

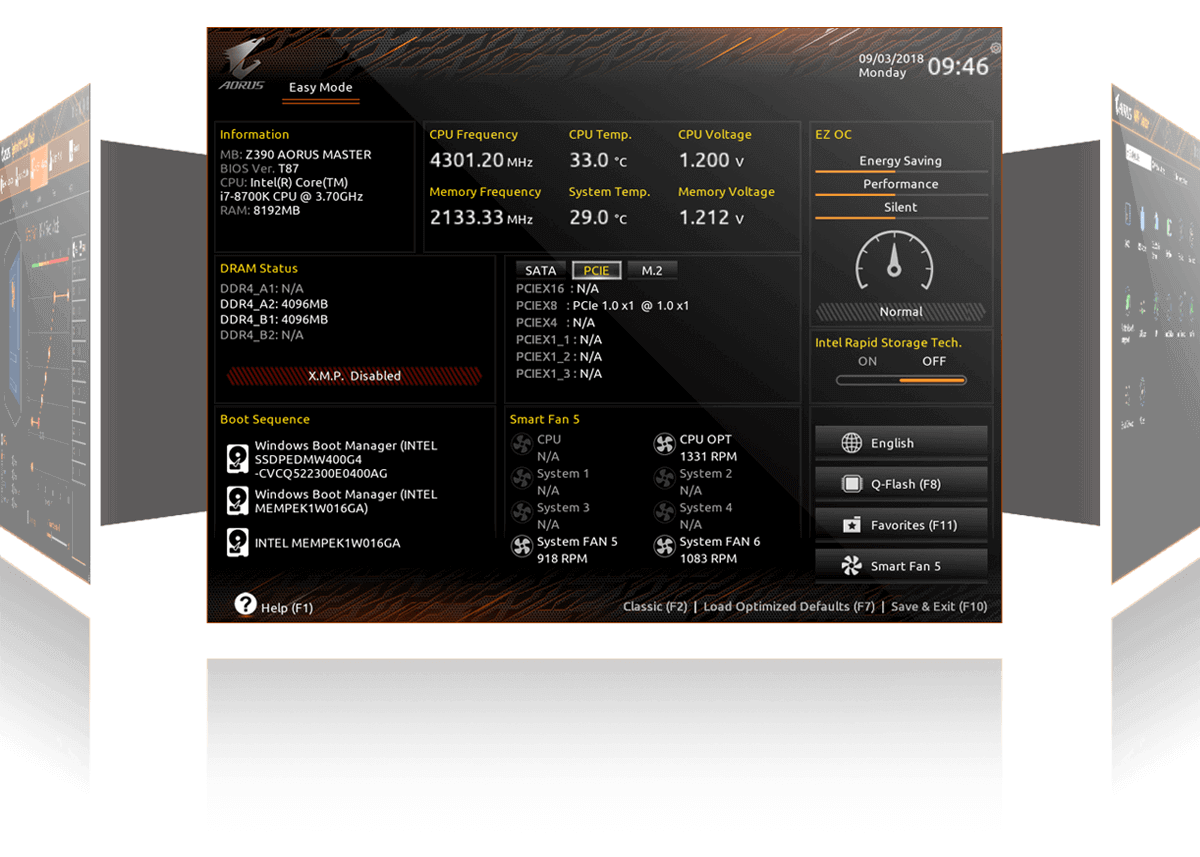

Новый пользовательский интерфейс
На экран режима EASY MODE выводится важнейшая информацию об оборудовании – частота ЦП и системной памяти, объем модулей ОЗУ, температура, напряжение питания и многое другое.
Предпочтения пользователя
Возможность добавить часто используемые опции в персональное меню для быстрого доступа.
Информация о дисковой подсистеме
Информация о всех подключенных к системе накопителях (интефейсы/разъемы SATA, PCIe и M.2)
Сделанные изменения
Указываются все внесенные пользователем изменения перед сохранением и выходом из BIOS Setup. Возможность быстро оценить характер изменений.
Optimized Memory Installation Reminder
Displays correct installation reminder message when user installs two memory modules but runs single channel mode.
Кривая калибровки Load Line
Наглядное отображение параметров калибровки средствами интуитивно понятного графического изображения кривой нагрузки.

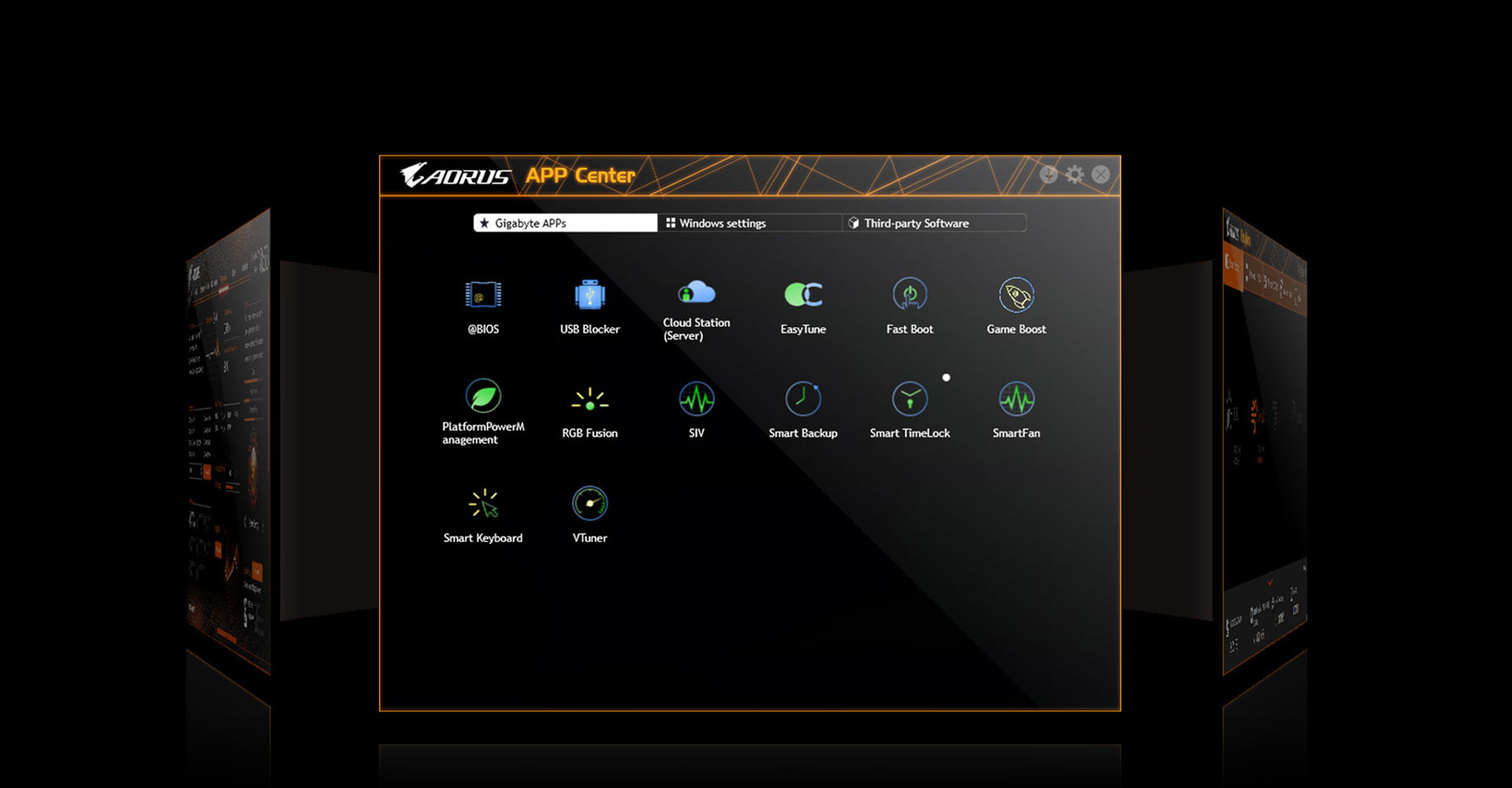

Центр приложений APP Center
GIGABYTE APP CENTER – это центр управления всеми утилитами и драйверами устройств материнских плат GIGABYTE. Средствами APP CENTER пользователь может выбрать из списка перечень необходимых для установки приложений, загружать актуальные версии утилит и драйверов и многое другое.

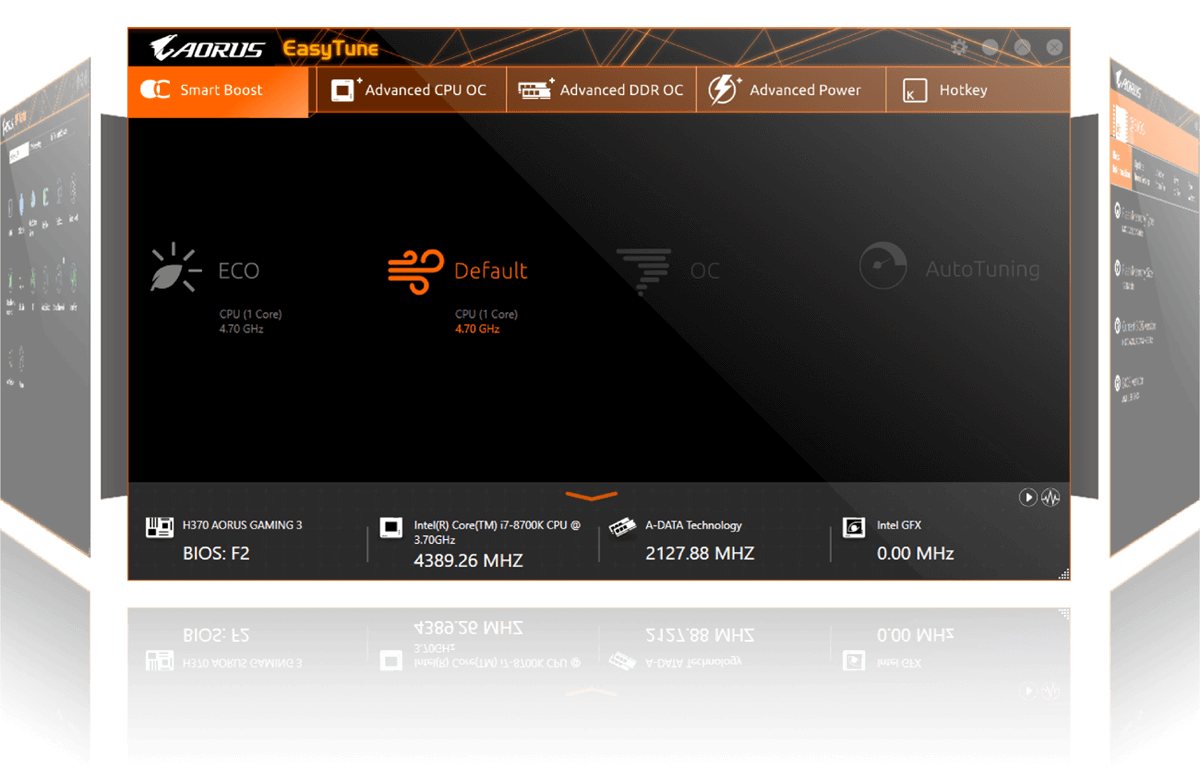

Утилита EasyTune™
Приложение GIGABYTE EasyTune
™ – это простая в освоении фирменная утилита, которая позволяет выполнить тонкую настройку параметров системы, в частности отрегулировать напряжение питания и частоту ЦП и модулей ОЗУ в среде Windows. Благодаря функции Smart Quick Boost одним щелчком кнопки мыши можно инициировать процедуру оверклокинга в автоматическом режиме, добиваясь прироста производительности системы, когда это необходимо.
Обозреватель SIV
Обозреватель GIGABYTE System Information Viewer (SIV) – одна из ключевых функций, которая осуществляет мониторинг и информирует пользователя о текущем состоянии системы. Мониторингу, в частности, подлежат системные часы и процессор, скорость вращения вентилятора под управлением заданного профиля, системные оповещения о превышении температура или соответствующая запись в системном журнале; все эти и другие параметры отображаются в соответствующем окне интерфейса обозревателя информации о системе.
