Преимущества Optane

Быстродействие, недоступное ранее

Благодаря реализованной на материнских платах GIGABYTE технологии Intel® Optane™ значительно возрастает потенциал вашего ПК. Память Optane™ позволяет повысить быстродействие традиционных устройств хранения данных и сократить время загрузки ОС, предлагая новые варианты применения настольных систем. Эта энергонезависимая память открывает для типовых ПК новые горизонты управления производительностью.

Оцените преимущества Intel Optane

Модули памяти Intel® Optane™ функционируют совместно с материнскими платами GIGABYTE 200-серии с обновленной версией микрокода BIOS. Владельцам материнских плат AORUS или GIGABYTE 200-серии, решивших воспользоваться преимуществами Optane, необходимо и достаточно обновить BIOS. Оцените прирост производительности вашего ПК сразу после установки в систему модуля Optane.

Обновление BIOS

Обновление BIOS

Процедура обновления BIOS на материнских платах AORUS или GIGABYTE выполняется очень просто. Существуют три варианта обновления микрокода, пользователи вправе выбрать одну из фирменных утилит – Q-Flash, Q-Flash Plus или @BIOS. Эти эксклюзивные инструменты помогут вам последовательно, шаг за шагом установить обновленную версию BIOS. Даже если что-то пойдет не так, благодаря эксклюзивной технологии DualBIOS компании GIGABYTE, резервная микросхема BIOS поможет восстановить работоспособность системы.
* Для функционирования модулей памяти Optane в штатном режиме необходимо установить актуальные драйверы Intel.

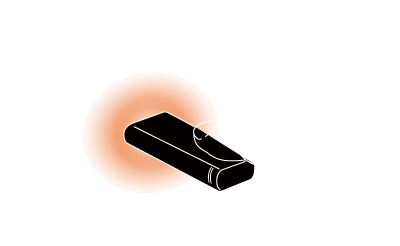

1. Q-Flash Plus

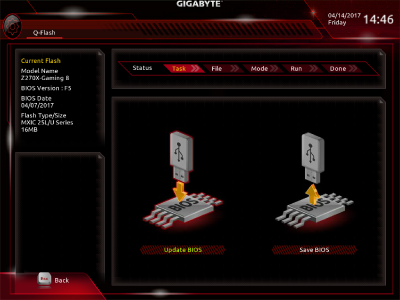

2. Q-Flash

3. @BIOS

Подключаем Optane

Инсталляция модуля Intel® Optane

A. Системные требования

  1. Модуль памяти Intel® Optane™
  2. Емкость модуля Optane™ должна быть не менее 16 Гбайт. Она должна быть идентичной или не превышать емкость жесткого диска/SSD-накопителя подлежащего ускорению.
  3. Модуль Optane™ не может быть задействован для ускорения имеющегося RAID-массива; ускоряемый средствами Optane™ жесткий диск/SDD не может быть включен в состав RAID-массива.
  4. Подлежащий ускорению жесткий диск/SSD-накопитель должен быть SATA-диском или M.2 SATA SSD-накопителем с предустановленной 64-разрядной ОС Windows 10 (или более актуальная), разметка которого выполнена в рамках стандарта GPT.
  5. Диск с драйверами из комплекта поставки материнской платы

B. Процедура инсталляции

B-1: Инсталляция в режиме AHCI

Если SATA-контроллер функционирует в режиме ANCI, пожалуйста, установите модуль Optane™ в разъем M2P_32G или M2Q_32G и следуйте приведенным далее рекомендациям::
Шаг 1:

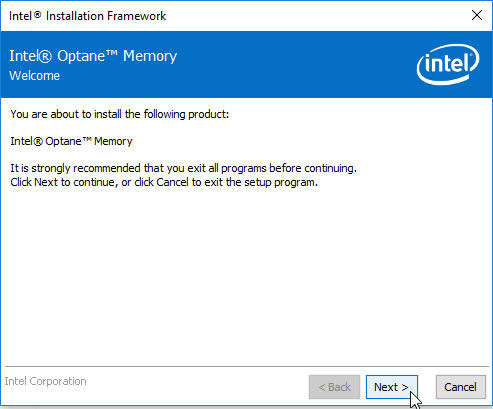

После загрузки операционной системы установите в оптический накопитель диск с драйверами. На экране Xpress Install выберите опцию инсталляции Intel® Optane™ Memory System Acceleration* Следуйте инструкциям на экране. По завершении инсталляции система перезагрузится.
* Если в системе уже была установлена технологическая утилита Intel® Rapid Storage, ее необходимо удалить до начала процедуры инсталляции приложения Intel® Optane Memory.
Шаг 2:

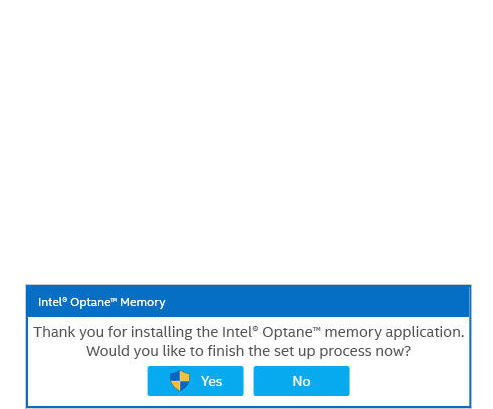

После повторной загрузки ОС будет доступно следующее диалоговое окно. Нажмите <Да>, чтобы продолжить процедуру инсталляции и дождитесь перезагрузки системы
Шаг 3:
Выполните загрузку приложения Intel® Optane™ Memory из меню <Старт>. На основном экране утилиты появится сообщение, что Intel® Optane™ Memory не активна. Нажмите кнопку <Задействовать>, чтобы активировать функцию Intel® Optane™ Memory, и дождитесь перезагрузки ОС. (Если вы собираетесь установить в систему более одного модуля Optane™, пожалуйста, укажите, который из них вы собираетесь задействовать.).
Шаг 4:

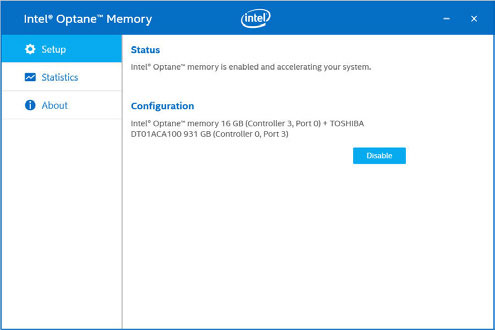

Загрузите приложение Intel® Optane™ Memory через меню <Старт> и убедитесь, что оно активно. (Режим работы SATA-контролера будет изменен с на . НЕ ПЕРЕКЛЮЧАЙТЕ SATA-контроллер обратно в режим AHCI. Это приведет к некорректному функционированию модуля памяти Intel® Optane™).



B-2: Инсталляция Intel RST Premium в режиме Intel Optane System Acceleration

Если SATA-контроллер сконфигурирован для работы с Intel RST Premium в режиме Intel Optane System Acceleration, пожалуйста, сначала установите модуль памяти Optane™ в разъем M2P_32G или M2Q_32G и следуйте дальнейшим инструкциям:
Шаг 1:
После перезагрузки системы, вызовите BIOS Setup и убедитесь в том, что опция CSM Support в соответствующем меню деактивирована.
Шаг 2:
Откройте меню конфигурирования Peripherals\SATA And RST Configuration и убедитесь в том, что опция USE RST Legacy ROM деактивирована. Если вам необходимо активировать модуль Optane™ установленный в разъем M2P_32G, выберите для опции PCIe Storage Device on Port 9 режим RST Controlled. Если вам необходимо активировать модуль Optane™ установленный в разъем M2Q_32G, выберите для опции PCIe Storage Device on Port 17 режим RST Controlled.
Шаг 3:

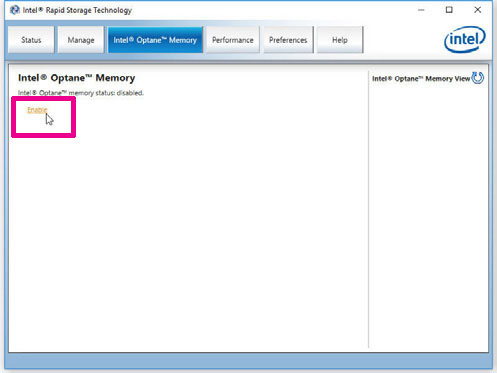

Дождитесь загрузки операционной системы, из меню <Старт> вызовите утилиту Intel® Rapid Storage Technology, а затем, открыв закладку Intel® Optane™ Memory, активируйте функцию Intel® Optane™ Memory.
Шаг 4:

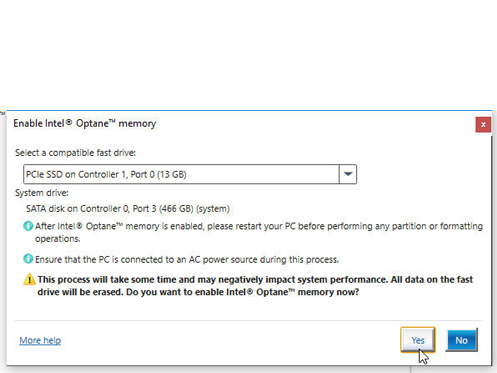

Если в системе установлено более одного модуля Optane™, пожалуйста, укажите модуль, который вы собираетесь задействовать.
Шаг 5:

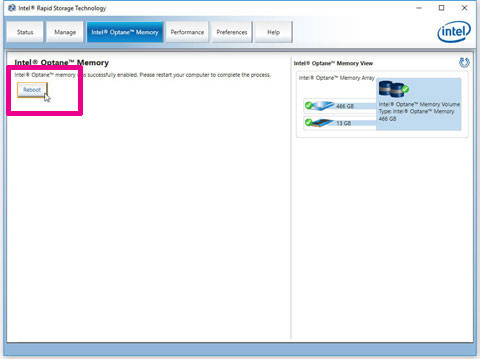

Следуйте инструкциям, чтобы продолжить процедуру инсталляции. По ее завершении произойдет перезагрузка системы.


(Примечания)
Перечень моделей

Чипсет Название модели Версия BIOS
Z370 Z370 AORUS Gaming 7-OP F1
Z370 AORUS Gaming 7 F6
Z370 AORUS Gaming 5 F6
Z370 AORUS Gaming 3 F6
Z370 AORUS Gaming K3 F6
Z370 AORUS Gaming WIFI F4
Z370 AORUS Ultra Gaming F8
Z370 AORUS ULTRA GAMING 2.0 F3
Z370 AORUS ULTRA GAMING 2.0-OP F1
Z370 AORUS ULTRA GAMING WIFI F3
Z370 AORUS ULTRA GAMING WIFI-OP F1
Z370 HD3 F7
Z370 HD3-OP F1
Z370 HD3P F7
Z370M D3H F6
Z370M DS3H F4
Z370N WIFI F4
Z370P D3 F4
Z370 UD3H F3
Z370XP SLI F7
H370 H370 AORUS GAMING 3 WIFI F4
H370 AORUS GAMING 3 F2
H370 HD3 F1
H370M D3H F3
H370M DS3H F1
H370N WIFI F4
B360 B360 AORUS GAMING 3 WIFI F4
B360 AORUS GAMING 3 F2
B360 HD3P F2
B360 HD3 F2
B360M AORUS GAMING 3 F2
B360M D3H F3
B360M DS3H F3
B360M HD3 F3
B360M D3V F2
B360M D2V F2
B360M D3P F2
B360M GAMING HD F2
B360M H F1
B360N AORUS GAMING WIFI F1
B360N WIFI F1
X299 X299 AORUS Gaming 9 F4
X299 AORUS Gaming 7 F5
X299 AORUS Gaming 3 F4
X299 UD4 F3
X299 AORUS Ultra Gaming F1
Z270 Z270X-Gaming 9 F5
Z270X-Gaming 8 F6
Z270X-Gaming 7 F6
Z270X-Gaming K7 F6
Z270X-Gaming 5 F7
Z270X-Gaming K5 F6
Z270X-Gaming SOC F4
Z270X-DESIGNARE F3
Z270X-Ultra Gaming F6
Z270-Phoenix Gaming F5
Z270-Gaming 3 F5
Z270-Gaming K3 F7
Z270X-UD5 F4
Z270X-UD3 F6
Z270XP-SLI F6
Z270-HD3P F6
Z270-HD3 F6
Z270P-D3 F5
Z270MX-Gaming 5 F4
Z270M-D3P F5
Z270M-D3H F6
Z270N-Gaming 5 F4
Z270N-WIFI F4
H270 H270-Gaming 3 F6
H270-HD3P F6
H270-HD3 F5
H270M-D3H F5
H270M-DS3H F5
H270N-WIFI F5
B250 B250-HD3P F7
B250-HD3 F6
B250M-Gaming 5 F5
B250M-D3H F6
B250M-DS3H F6
B250M-HD3 F6
B250M-Gaming 3 F4
Q270 Q270M-D3H F3
Вопросы и ответы
A: Память Intel® Optane - это аппаратное решение для ускорения платформ на базе новых процессоров Intel® Core 7-поколения. Продукт (накопитель) поставляется в формате модуля с микросхемами памяти 3D XPoint, который задействует технологию Intel® Optane и функционирует совместно с драйвером Intel® Rapid Storage Technology (Intel® RST). Установив модуль памяти Intel® Optane между процессором и типовыми устройствами хранения с интерфейсом SATA (HDD, SSHD или SATA SSD), можно "держать по рукой” часто используемые данные и приложения, что позволяет системе быстрее получать доступ к нужной информации и реализовать оптимизацию подсистемы памяти и платформы в целом.

Модуль Intel® Optane объединяет память и устройство хранения данных в один виртуальный диск, воспринимаемый операционной системой как единое оптимизированное дисковое пространство на уровне системных межсоединений, которым управляет интеллектуальное программное обеспечение (Intel® RST) с целью повышения производительности и быстродействия ПК. Модуль ассоциируется с памятью, поскольку использует новый принцип хранения информации ближе к ЦП, подобно тому, как функционирует системная память на базе DRAM-модулей.
A: Модуль памяти Intel® Optane не предназначен для замены DRAM. Например, если для нормального функционирования игрового приложения требуется 8 Гбайт оперативной DRAM-памяти, для выполнения системных требований не получится задействовать 4 Гбайт DRAM в паре с модулем Intel® Optane емкостью 16 Гбайт. Память DRAM по-прежнему требуется для функционирования ПК в штатном режиме.
A: Для полноценной поддержки модулей Intel® Optane™ необходим ПК с материнской платой на базе чипсета Intel® Express 200-серии и процессором Intel® Core™ 7-го поколения. Плата должна быть оснащена разъемом M.2 типоразмера 2280-S1-BM с B-M ключами, PCH концентратором с функцией переадресации линий PCIe (режим работы x2 или x4), которые удовлетворяют требованиям спецификации NVMe Spec 1.1, кроме того, на уровне BIOS обязательна поддержка драйвера Intel® Rapid Storage Technology (Intel® RST) версии 15.5 или более актуальной. Компьютер должен функционировать по управлением 64-разрядной операционной системы Windows* 10 и выше, установленной на SATA-накопитель (типовой жесткий диск, SATA SSD или SSHD). Дополнительная информация размещена по адресу http://intel.com/optane

Примечание: На SATA-накопителе должна быть установлена 64-разрядная ОС Microsoft Windows* 10, на дисковом пространстве необходимо зарезервировать раздел GPT объемом не менее 5 Мбайт (непрерывное нераспределенное пространство в конце загрузочного тома). Кроме того, для выполнения модулем памяти Intel® Optane функции системного ускорителя, необходимо загрузить драйвер Intel® Rapid Storage Technology версии 15.5 или более актуальный (доступен по адресу http://downloadcenter.intel.com).
A: Аппаратное ускорение ПК средствами технологии Intel® Optane реализовано под управлением 64-разрядной операционной системы Microsoft Windows 10
A: Основное различие между модулями объемом 32 Гбайт и 16 Гбайт - количество приложений, которые можно ускорить. Модуль объемом 16 Гбайт оптимален для решения рядовых задач, характерных для типового ПК, модуль объемом 32 Гбайт идеален для выполнения специфичных задач приложениями, которые интенсивно обращаются к данным, например, игры и профессиональное ПО для обработки мультимедийного контента.

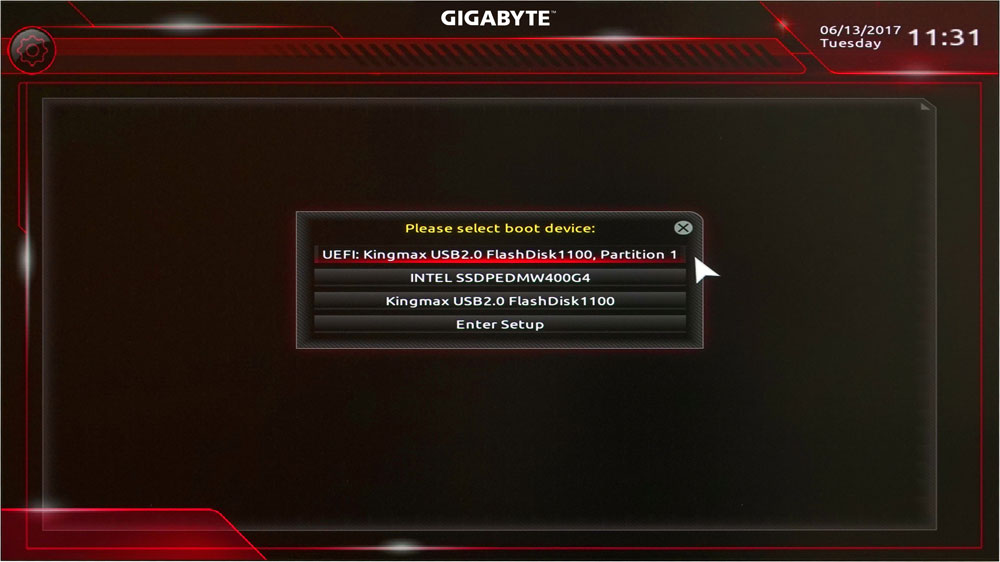

A: Intel® Optane™ memory requires UEFI operating system, press F12 for Boot menu at boot screen after power on, choose UEFI mode for storage as first boot priority, then install operating system.



Подробная информация о технологии и модулях памяти Intel® Optane™: http://www.intel.com/content/www/us/en/architecture-and-technology/optane-memory-faq.html
