Эксклюзивные функции GIGABYTE для оверклокинга: |
Кнопка OC Ignition |
Нажатие кнопки OC Ignition позволяет осуществить непрерывное питание на разъемы для подключения периферийных устройств (в частности, накопителей) и системных вентиляторов, при выключенном питании ЦП. Это может пригодиться, например, для выявления причин определенного рода ошибок, когда необходимо прогреть процессор до загрузочной температуры, или на этапе отладки системы жидкостного охлаждения, работающей совместно с системными вентиляторами.
• Вентиляторы продолжают нагнетать поток в случае сбоя и в иных нештатных ситуациях
• Идеальное решение для отладки жидкостных систем охлаждения
• Демонстрация особенностей моддинга, не включая ПК
• Сохранность данных i-ram
|
|
Функция OC DIMM и переключатель OC PCIe |
|
Переключатель OC DIMM: Позволяет вручную включать и отключать любой из DIMM-разъемов каналов памяти, без необходимости физического извлечения модулей ОЗУ.
|
| |
Переключатель OC PCIe: Оверклокеры могут вручную активировать или отключать имеющиеся в распоряжении материнской платы PCIe линии, что позволяет изменять конфигурацию видеоподсистемы без физического извлечения графических плат. Такая опция востребована при разгоне испытательного стенда, охлаждаемого жидким азотом или водяной системой охлаждения. |
|

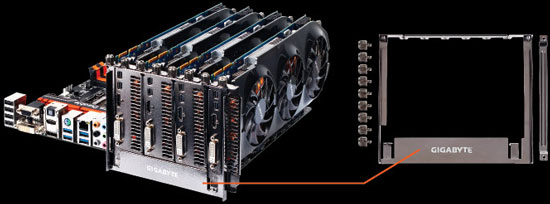

Рамка OC Brace
|
|
Металлическая рамка OC Brace дает возможность установить на открытом стенде и закрепить до 4 графических плат, без риска повредить PCI Express-разъемы, обеспечив надежное взаимодействие между соприкасающимися контактными площадками PCIe-разъемов и установленных в них 3D-ускорителей. Рамка OC Brace – простой и элегантный способ монтажа полноразмерных графических плат для экстремальных конфигураций видеоподсистемы с несколькими ГП, в том числе с применением достаточно громоздких систем охлаждения на базе жидкого азота, для установки которых требуется прочное основание и фиксированное взаиморасположение компонентов на протяжении длительного времени. |

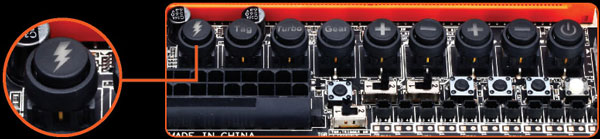

Кнопки OC Touch |
GIGABYTE OC Touch – это специализированные кнопки и переключатели, которые активируют реализованные на материнской плате фирменные аппаратные OC-функции. |
Переключатели OC PCIe и OC DIMM
Позволяет вручную включать и отключать PCI-e линии и каналы памяти для устранения неполадок, без необходимости извлечения модулей ОЗУ.
|
|
Кнопка OC Ignition
Нажатие кнопки OC Ignition позволяет осуществить непрерывное питание на разъемы для подключения периферийных устройствпри выключенном питании ЦП. |
|
Кнопка OC Tag
Загрузка пользовательских настроек одним нажатием кнопки. После обнуления CMOS, мгновенно применяются предустановки OC-профиля, без необходимости ручной настройки параметров. |
|
Кнопка OC Turbo
В одно касание автоматически загружаются оптимизированные профили для оверклокинга.
|
|
Кнопка OC Touch
Позволяет вручную изменять коэффициент умножения для ЦП, а также варьировать различные параметры для BCLK. |
| |
Кнопка Clear CMOS
Обнуление установок CMOS без потери созданных пользователем профилей для различных конфигураций. |
|
Переключатель OC Trigger
Мгновенное переключение между двумя значениями частоты (пониженное и экстремальное). Возможность задействовать минимальную частоту для гарантированной загрузки ОС Windows и оптимизации параметров системы с последующим переключением в режим повышенной производительности. |
|
Переключатель DualBIOS™
Позволяет выбрать микросхему BIOS (основную или резервную). Дает возможность оценить функционал различных версий BIOS на этапе отладки системы.
|
Переключатель режима Single для BIOS
Позволяет активировать/отключить функцию GIGABYTE DualBIOS™. |
|
|
Кнопка Settings Lock
Автоматически запоминает установки предыдущих успешных сессий, даже после процедуры обнуления CMOS.
|
Direct to BIOS (DTB)
Вход в меню настроек BIOS Setup после перезагрузки системы без нажатия клавиши ‘Del’. |
|
|
| |
Кнопка Reset
Перезагрузка системы..
|
Кнопка Memory Safe
Загрузка оптимальных таймингов DDR3 с целью устранения проблем, связанных с совместимостью модулей ОЗУ. |
|
|
|
Графика класса Premium
|
PCIe 3.0 x16 линии
напрямую от ЦП |
|
PCIe 2.0 x16 линии
напрямую от чипсета
|
|
|

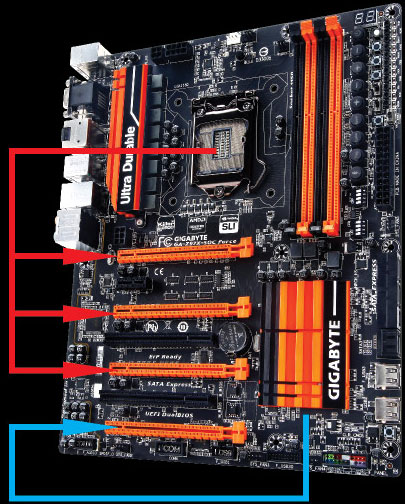

Конфигурации для нескольких ГП
1 GPU: x16 3 GPU: x8,x4,x4
2 GPU: x8, x8 4 GPU: x8,x4, x4, x4
|
|
|
Спецификацией материнских плат GIGABYTE 9-серии предусмотрена возможность организации режима 4-way AMD Crossfire™ и 2-way NVIDIA SLI. Архитектура платформы предоставляет первым трем графическим портам необходимое количество PCIe-линий средствами ЦП. Дополнительные PCIe-линии для организации полноценного режима Premium 4-way предоставляет PCH-концентратор (Platform Communication Hub) в составе чипсета Intel Z97® Express.
|
|
Поддержка графических режимов 4-Way
|
|
| |
| |
| |
| |

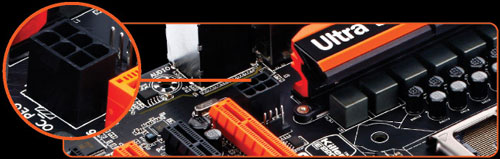

Функция OC PEG |
|
Функция OC Peg предусматривает дополнительное питание для плат расширений, установленных в PCIe-разъемы, с целью улучшения стабильной работы системы в экстремальных конфигурациях. Задействовать OC Peg рекомендуется для энергоемких видеоподсистем на базе нескольких ГП, например 4-way CrossFire™. |
| |
| |
| |
| |

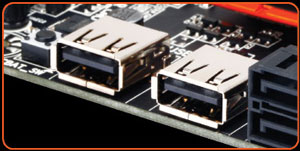

Порты OC Connect |
|
Функция OC Connect – это два USB-порта (расположены рядом с SATA-портами), доступных для подключения периферийных устройств в открытом стенде. Сохранить данные на внешнем носителе, обновить микрокод BIOS или выполнить инсталляцию необходимого ПО на этапе тестирования стенда теперь не проблема. Порты OC Connect будут востребованы для конфигураций, подлежащих длительному тестированию или подготовленных для экстремального оверклокинга, до установки всех компонентов в корпус, когда доступ к задней IO-панели по некоторым причинам затруднен или ограничен. |
| |
| |
| |
|
