Фирменные функции категории Premium
SATA Express - новое поколение разъемов

Материнские платы GIGABYTE 9-серии оснащены разъемом интерфейса SATA Express, который обеспечивает существенно более высокую скорость передачи данных в сравнении с распространенными SATA-технологиями. Максимальная пропускная способность интерфейса составляет 10 Гбит/с, что значительно превышает аналогичный показатель интерфейса SATA версии 3.0 (пропускная способность до 6 Гбит/с) и не станет узким местом для скоростных NAND флэш-технологий, реализованных в передовых SSD-накопителях.

Интерфейс SATA Express объединяет преимущества PCI-Express и SATA интерфейсов, что позволяет обеспечить производительность SATA Express-накопителей на уровне быстродействия устройств с интерфейсом PCI-Express.

SATA
EXPRESS

SATA3

 до 10 Гбит/с

 не менее 6 Гбит/с
Скорость передачи данных

Разъемы SATA EXPRESS






Левый и правый канал аудиоподсистемы материнских плат GIGABYTE 9-серии для оверклокинга разделены на уровне слоев печатной платы, что позволяет устранить перекрестные помехи и обеспечить на выходе наилучшее качество звука.


Левый аудиоканал

Слой печатной платы






Правый аудиоканал
Слой печатной платы




Аудиоподсистема

HD Аудиокодек Realtek ALC 1150
Прогрессивный многоканальный аудиокодек ALC1150 компании Realtek класса HD Audio формирует на выходе аудиоподсистемы звуковой сигнал исключительного качества, обеспечивая максимальный комфорт при прослушивании аудиоконтента на фоне минимальной шумовой составляющей (соотношение сигналшум 115 дБ).

Кодек ALC1150 – это 10 каналов ЦАП, средствами которых можно организовать воспроизведение сигнала в формате 7.1 плюс 2 независимых стереосигнала на выходе (многопоточная обработка) через аудиоразъемы на фронтальной панели. Два интегрированных АЦП поддерживают массив микрофонов, а также технологии Acoustic Echo Cancellation (AEC, компенсация эффекта эхо), Beam Forming (BF, формирование диаграммы направленности) и технологию Noise Suppression (NS, подавление шума). Благодаря фирменной технологии разработанной компанией Realtek, один из ключевых показателей аудиоподсистемы – соотношение сигнал/шум для кодека ALC1150 при воспроизведении составляет 115 дБ (ЦАП) и 104дБ – при записи (АЦП).





Встроенный усилитель аудиосигнала
Материнские платы GIGABYTE 9-серии оснащены усилителем звукового тракта для наушников (максимальная нагрузка до 600 Ом). Это позволяет аудиофилам насладиться качественным звуком во всем динамическом диапазоне заявленных частот, за счет максимальной детализации аудиосигнала на фоне минимальных гармонических искажений, при условии подключения к системе высококачественных профессиональных наушников.

Антишумовой экран
Для того, чтобы надежно изолировать Realtek ALC1150 и операционные усилители от электромагнитных помех (EMI), материнские платы GIGABYTE для оверклокинга оснащены специальным антишумовых экраном, который защищает чувствительные к шумам и помехам аналоговые компоненты аудиотракта на уровне схемотехники печатной платы.




Сетевая платформа Killer™ E2200
Когда кадры решают все!

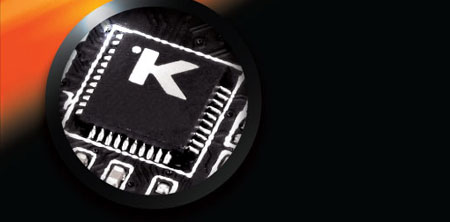

Материнские платы GIGABYTE 9-серии для оверклокинга оснащены первоклассным Gigabit Ethernet-контроллером Killer™ E2200 компании Qualcomm Atheros, который демонстрирует значительно более высокое быстродействие обработки сетевого трафика по сравнению с типовыми решениями.

Intel® Gigabit LAN

В платах GIGABYTE применяется прогрессивный сетевой контроллер Intel® Gigabit LAN, который обеспечивает ускоренную обработку прерываний, способен снизить нагрузку на ЦП и готов к обработке Jumbo-кадров в условиях передачи сверхдлинных пакетов на большие расстояния.



Игровой трафик быстрее


на 50%



Видеотрафик быстрее

на 100%







Цифровые микросхемы IR® модуля питания ЦП
В материнских платах GIGABYTE 9-серии применяются передовые PWM-контроллеры и регуляторы напряжения PowIRstage™ производства компании International Rectifier®. Эти 100% цифровые компоненты обеспечивают исключительное качество питания процессоров Intel® Core 4- и 5-поколения. Пример для отраслевых стандартов, изначально разработанные для совместной работы PWM-контроллеры и регуляторы напряжения IR™ обеспечивают оптимальные параметры и эффективную работу модуля преобразования напряжения питания ключевых компонентов современного компьютера, что является непременным условием для проектирования высокопроизводительных ПК нового поколения.


Комплексное решение от International Rectifier (IR®)

 Цифровые PWM-контроллеры компании IR®

Процессор
Подсистема памяти
Поставщик №1 цифровых PWM-контроллеров для настольных ПК






Однокомпонентный дизайн

Компании International Rectifier разработала специальную технологию изготовления транзисторов в исполнении корпуса DirectFET®, что позволяет достигнуть рекордно высоких показателей эффективности изделия, по сравнению с типовыми MCM-решениями (корпус Multi-chip Module).



Однокомпонентный дизайн

P-канальный МОП-транзистор

Драйвер МС

N-канальный
МОП-транзистор
vs
Многокомпонентный дизайн

Принцип размещения МОП-транзисторов, который характерен для многокомпонентного дизайна, иной. Ключевые элементы (P/N-канальные полевые транзисторы и микросхема драйвера) располагаются рядом друг с другом, занимают существенно большую площадь печатной платы, менее защищены от электрических помех и негативного влияния токов утечки.


P-канальный МОП-транзистор
(Типовой МОП-транзистор)

N-канальный
МОП-транзистор
(Типовой МОП-транзистор)

Драйвер МС
(Драйвер МОП-транзистора)






Превосходство по всем параметрам

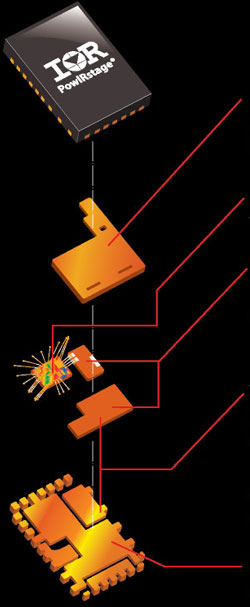

На платах GIGABYTE Z97X-SOC Force и Z97X-SOC, изготовленных по технологии Ultra Durable, установлены энергоэффективные регуляторы напряжения PowlRstage компании International Rectifier.


Силовые соединения между МОП-транзисторами используют токопроводящие свойства меди, для которой характерны минимальные энергопотери и эффективное рассеивание тепла.

Специализированный MOSFET-драйвер в составе микросхемы компании International Rectifier.

Одна из ключевых характеристик P-канального МОП-транзистора (Control FET) - низкий заряд затвора. В состав N-канального МОП-транзистора (SyncFET) входит диод Шоттки, который характеризуется малым падением напряжения при прямом включении и высоким КПД.

Время перехода между циклами ON/OFF для размещенных на одной медной подложке P-канального и N-канального МОП-транзисторов минимизировано. Это один из ключевых факторов повышеной надежности и долговечности изделия.

Специальная медная подложка с выводами обеспечивает эффективное рассеивание тепла от кристалла.


PWM-
контроллер
Драйверы
МОП-транзисторов
Типовые High и Low side МОП-транзисторы
Дроссель
Конденсатор
Процессор







Расширенные возможности охлаждения ключевых компонентов

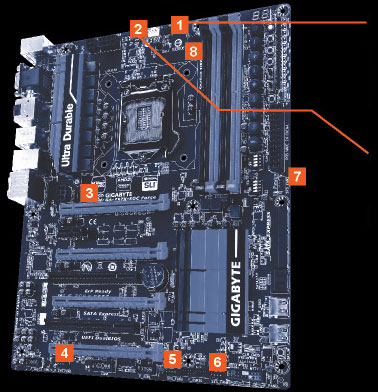

На плате в строго отведенных зонах размещены 8 Smart Fan-разъемов для подключения вентиляторов охлаждения ключевых компонентов системы.

Разъем OPT Fan
Дополнительный разъем для вентилятора ЦП

Предназначен для подключения второго вентилятора мощных систем охлаждения ЦП

Вентилятор ЦП

6 системных вентиляторов

8 разъемов для вентиляторов






Разъем GIGABYTE OPT Fan

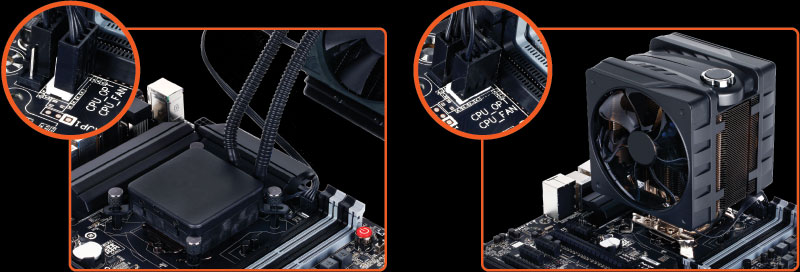

Вариант 1. К разъему OPT Fan подключена помпа

Вариант 2. OPT Fan + CPU Fan Dual Fan CPU Cooler Support

Для полноценного функционирования большинства систем жидкостного охлаждения ЦП, выпускаемых сторонними производителями, требуется подключение вентилятора и помпы. На платах GIGABYTE 9-серии установлены FAN-разъемы для дополнительных вентиляторов, включая разъем CPU OPT для вентилятора водяной помпы, который можно сконфигурировать с учетом непрерывной работы на полной скорости. Разъемы OPT Fan востребованы и в тех случаях, когда требуется подключить к имеющейся системе охлаждения ЦП два вентилятора с целью повышения эффективности теплоотвода.






Сверхнадежные твердотельные конденсаторы Durable Black™



Lifespan




Функции и спецификация базовых компонентов могут варьироваться в зависимости от модели.
* Спецификации и изображения изделий могут быть изменены без предварительного уведомления.

Сверхнадежные твердотельные конденсаторы (10 тыс. часов)
Твердотельные конденсаторы массового спроса (5 тыс. часов)
Стандартные твердотельные конденсаторы (2 тыс. часов)
В материнских платах GIGABYTE 9-серии применяются наиболее качественные твердотельные конденсаторы компаний Nippon Chemi-Con и Nichicon (цвет корпуса угольно-черный) с увеличенным сроком эксплуатации до 10 тыс. часов, обеспечивающие стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме.






5x (15µ) Позолоченные контакты разъема ЦП
В материнских платах GIGABYTE 9-серии применяются позолоченные контакты процессорного разъема (толщина напыления 15 мкм, в 5 раз превышает толщину типового слоя), что гарантирует надежность соединения, защищенность контактов от коррозии и стабильную работу системы на протяжении всего срока службы.
Позолоченные контакты разъема ЦП

3μ Gold Plated
CPU Socket


μ=мкдм

Типовой дизайн

Новый дизайн

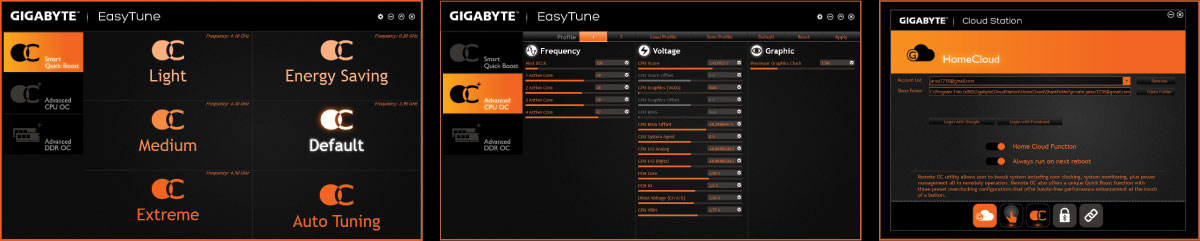

Приложение GIGABYTE App Center, утилиты EasyTune™ и Cloud Station™
Центр приложений GIGABYTE App Center предоставляет мгновенный доступ к фирменным приложениям GIGABYTE, которые помогут получить максимальный эффект от эксплуатации системной платы. Интуитивно понятный пользовательский интерфейс GIGABYTE App Center позволяет выполнять запуск всех приложений GIGABYTE, установленных в системе.

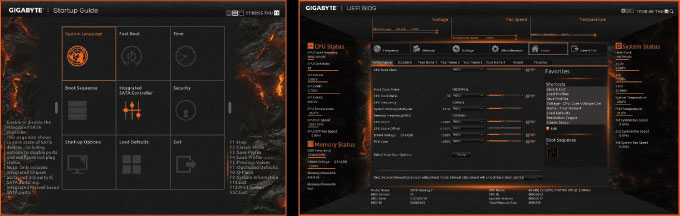

Новая оболочка UEFI DualBIOS™ и режим Dashboard
Установите полный контроль над вашей BIOS средствами нового настраиваемого интерфейса оболочки GIGABYTE UEFI DualBIOS™, позволяющей управлять разгонным потенциалом через настройки производительности в режиме реального времени. Новый эксклюзивный режим Dashboard с помощью курсора мыши и закладок для быстрой навигации предоставляет пользователю оперативный доступ к ключевым параметрам системной платы – в частности напряжение питания и температура ЦП, видеоподсистема, ОЗУ.
• Полностью настраиваемый пользовательский интерфейс графической оболочки BIOS
• Настройка параметров разгона и производительности в режиме реального времени
• Точное управление мышью и горячими клавишами для быстрой навигации



* Функциональность зависит от модели
