Почему мы применяем конденсаторы с твердым электролитом?

Электропроводный полимер, используемый в конденсаторах с твердым электролитом, обеспечивает их превосходные рабочие характеристики:



   Низкие потери на высоких частотах
  Сглаживание больших пульсирующих токов
  Продолжительный срок службы
  Способность к работе при высоких температурах



Низкие потери на высоких частотах - снижение температуры системной платы
Низкое эквивалентное последовательное сопротивление (ESR) означает меньшее тепловыделение. Конденсаторы с твердым электролитом имеют значительно более низкий импеданс на высоких частотах. Благодаря низкому импедансу конденсаторы с твердым электролитом имеют более стабильные характеристики и выделяют меньше тепла, чем обычные электролитические конденсаторы.


Сглаживание больших пульсирующих токов - более стабильная работа системной платы
Способность к эффективному сглаживанию больших пульсирующих токов имеет определяющее значение при построении схем подачи питания в системных платах. Конденсаторы с твердым электролитом обладают лучшей способностью к накоплению и отдаче энергии и благодаря этому обеспечивают значительно большую стабильность работы системной платы по сравнению с обычными электролитическими конденсаторами.


Продолжительный срок службы - безотказность системной платы
Конденсаторы с твердым электролитом служат значительно дольше, чем обычные электролитические конденсаторы, особенно при низких рабочих температурах. Как видно из приведенной ниже таблицы, при температуре 65°C средний срок службы конденсаторов с твердым электролитом более чем в 6 раз превышает срок службы обычных электролитических конденсаторов. Фактически это означает, что конденсатор с твердым электролитом будет работать около 23 лет, в то время как обычный электролитический конденсатор выйдет из строя уже через три года. Очевидно, что конденсаторы с твердым электролитом имеют здесь большое преимущество перед обычными электролитическими конденсаторами.

Temp°C
Working Hours
Solid Capacitors
Electrolytic Capacitors
95°C
6,324 Hrs
1.5X longer
4,000 Hrs
85°C
20,000 Hrs
2.5X longer
8,000 Hrs
75°C
63,245 Hrs
4X longer
16,000 Hrs
65°C
200,000 Hrs
6.25X longer
32,000 Hrs


Способность к работе при высоких температурах - повышение надежности системной платы

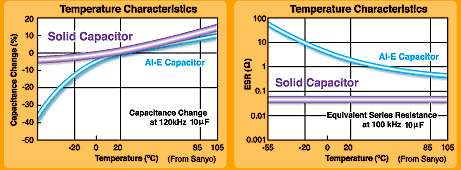

Емкость конденсаторов с твердым электролитом остается постоянной даже при резких изменениях температуры, т.е. они обладают более постоянной емкостью, и на их рабочие характеристики значительно меньшее влияние оказывают изменения температуры. Как видно из приведенного ниже графика, даже при очень высоких температурах конденсаторы с твердым электролитом демонстрируют относительно стабильное значение емкости, особенно по сравнению с обычными электролитическими конденсаторами.



Исключение риска взрыва конденсаторов - повышение стабильности работы в условиях разгона
Вспучивание конденсаторов и утечка из них электролита в течение многих лет были большой проблемой для пользователей компьютеров. Эти недостатки конденсаторов значительно снижали производительность компьютера, а иногда даже приводили к повреждению системной платы и выходу ее из строя. Поскольку конденсатор с твердым электролитом не содержит жидких компонентов, в нем нечему вытекать или взрываться. Кроме того, способность работать при очень высоких температурах и общая надежность делают такие конденсаторы значительно более подходящими для работы в экстремальных условиях.


Сравнение конденсаторов с твердым электролитом и обычных электролитических конденсаторов
Характеристики
Твердотельные конденсаторы
Электролитические конденсаторы
Работа при высоких температурах
Сглаживание пульсирующих токов
Потери при высоких частотах
Выпуск в корпусах для поверхностного монтажа
Безопасность
Экологические характеристики

  Хорошо    Нормально    Плохо


Краткая характеристика конденсаторов с твердым электролитом

Низкое эквивалентное последовательное сопротивление
  Идеальная частотная характеристика импеданса
Идеальны для применения в качестве развязывающих конденсаторов, предназначенных для удаления шумов различных типов (пульсаций, пиков, цифровых, статических, звуковых и т.п.).
Способность сглаживать пульсирующие токи большой амплитуды
Идеальны для использования в миниатюрных приборах, например, в качестве сглаживающих конденсаторов в импульсных источниках питания.
Способность к быстрому разряду
Идеальны для использования в качестве буферных конденсаторов в цепях, потребляющих большие пиковые токи.

Эквивалентное последовательное сопротивление мало зависит от температуры
  Можно использовать в оборудовании, работающем при низкой температуре (0°C или ниже)

Большой срок службы
  Срок службы при рабочей температуре 85°C составляет 20 тыс. часов (3 года). Идеальны для применения в устройствах, предназначенных для длительной эксплуатации.
